장비 별 케이블 연결 실습(Packet Tracer)

PacketTracer-7.3.0-win64-setup.exe 이용

Guest Login

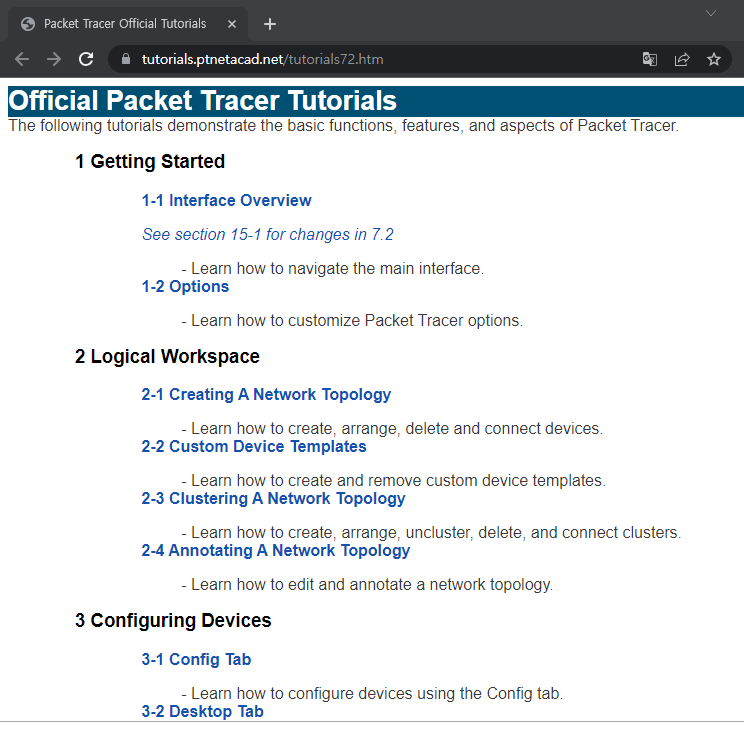

메뉴 - help - tutorials로 사용 방법 확인

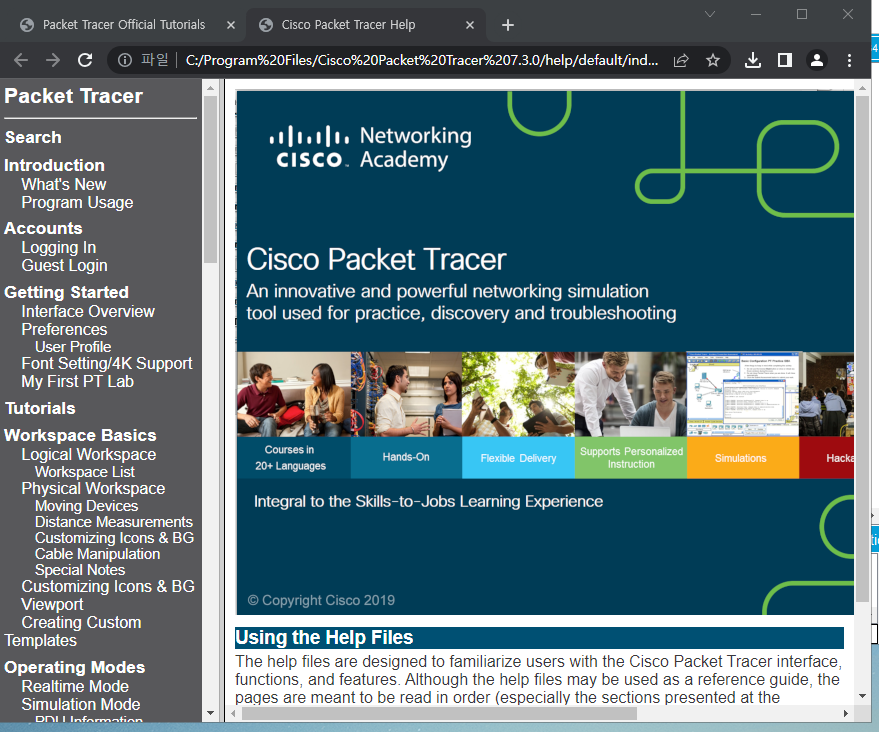

메뉴 - help - contents 로 사용 방법 확인

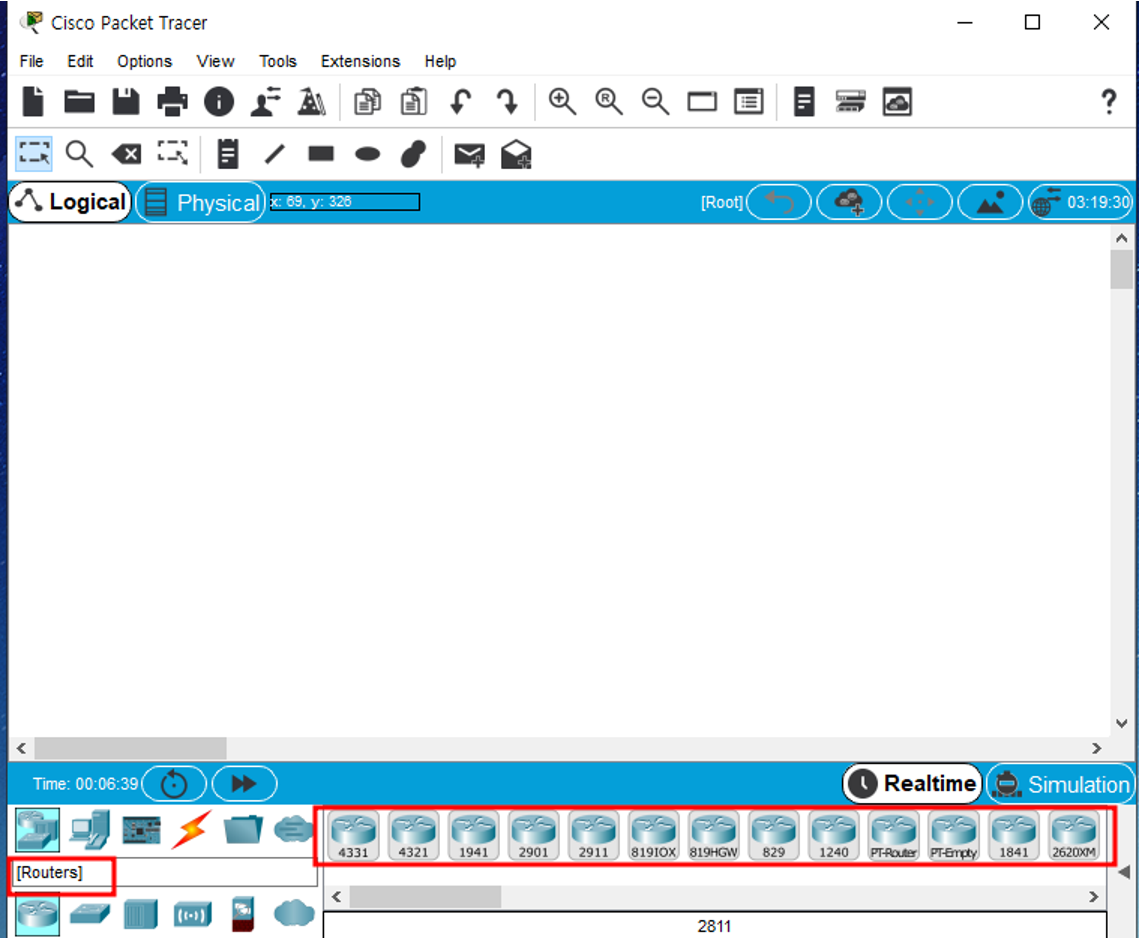

필요한 장비 드래그 앤 드랍으로 사용 가능

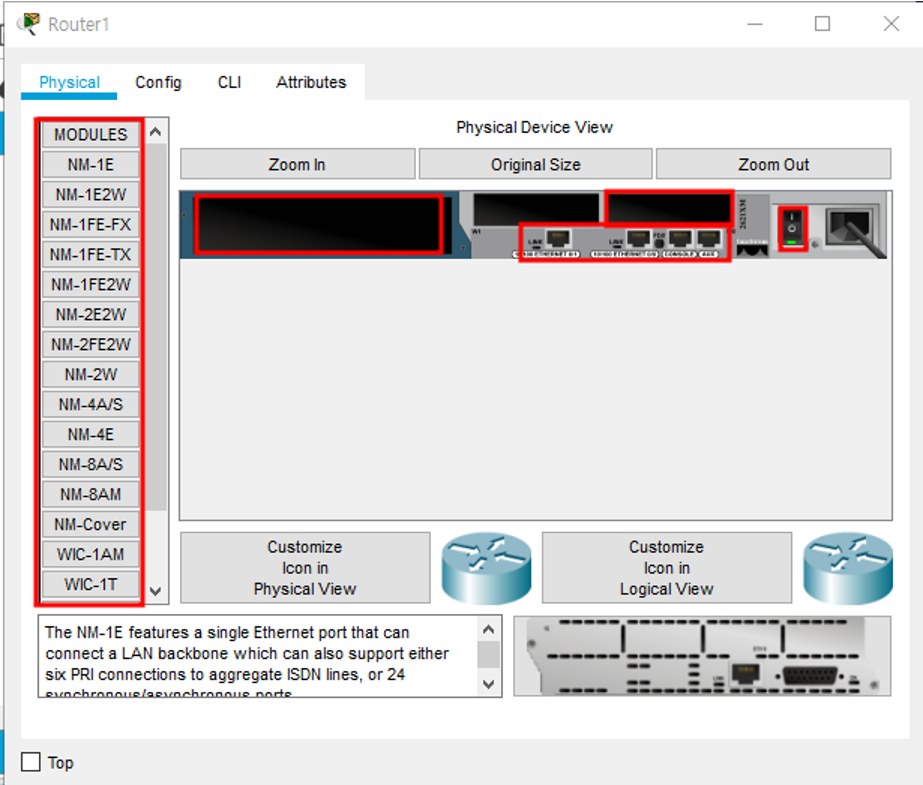

라우터 장비의 뒷 패널 확인 가능(랜카드 장착 가능)

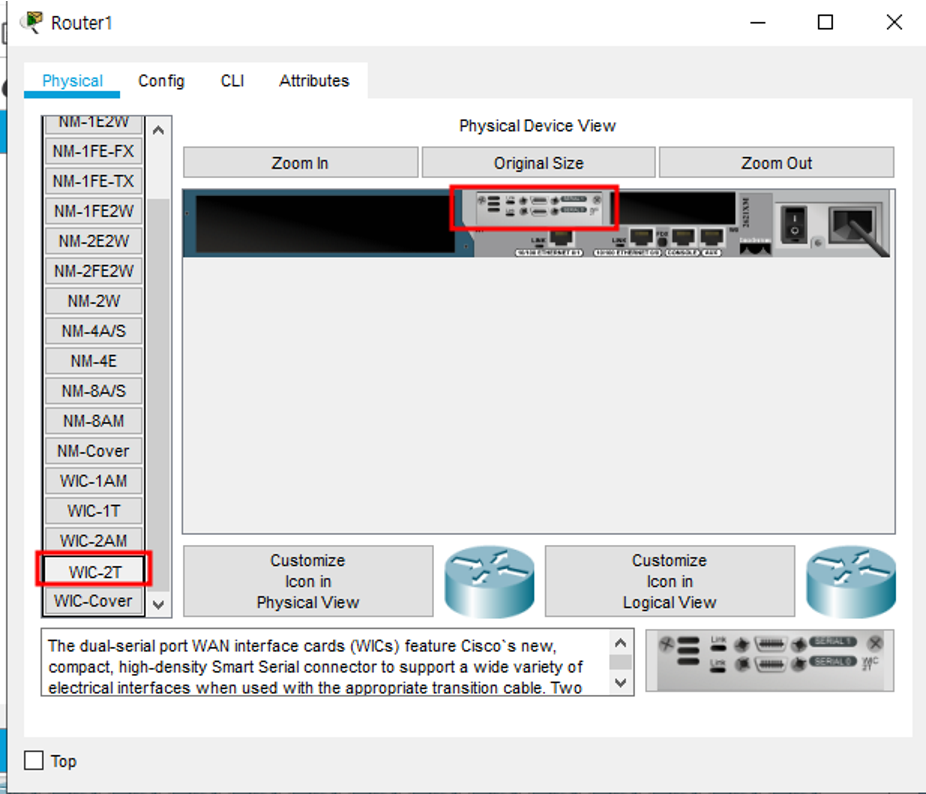

시리얼 케이블 연결을 위해 WIC-2T 모듈 장착

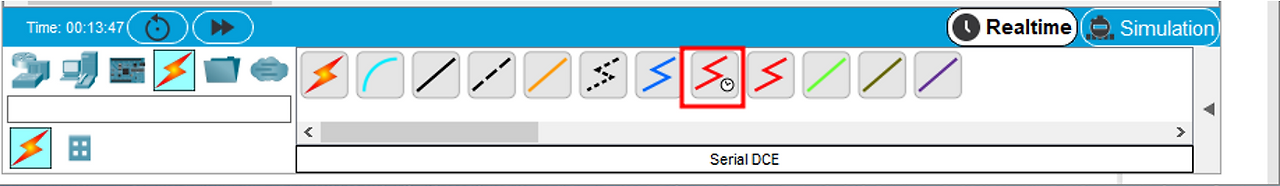

시리얼 케이블(DCE) 선택

* DCE(데이터 통신 장비) : 모뎀, 허브, 스위치 등 포함 / DTE(데이터 단말장비) : 두 대 이상의 컴퓨터 또는 프린터

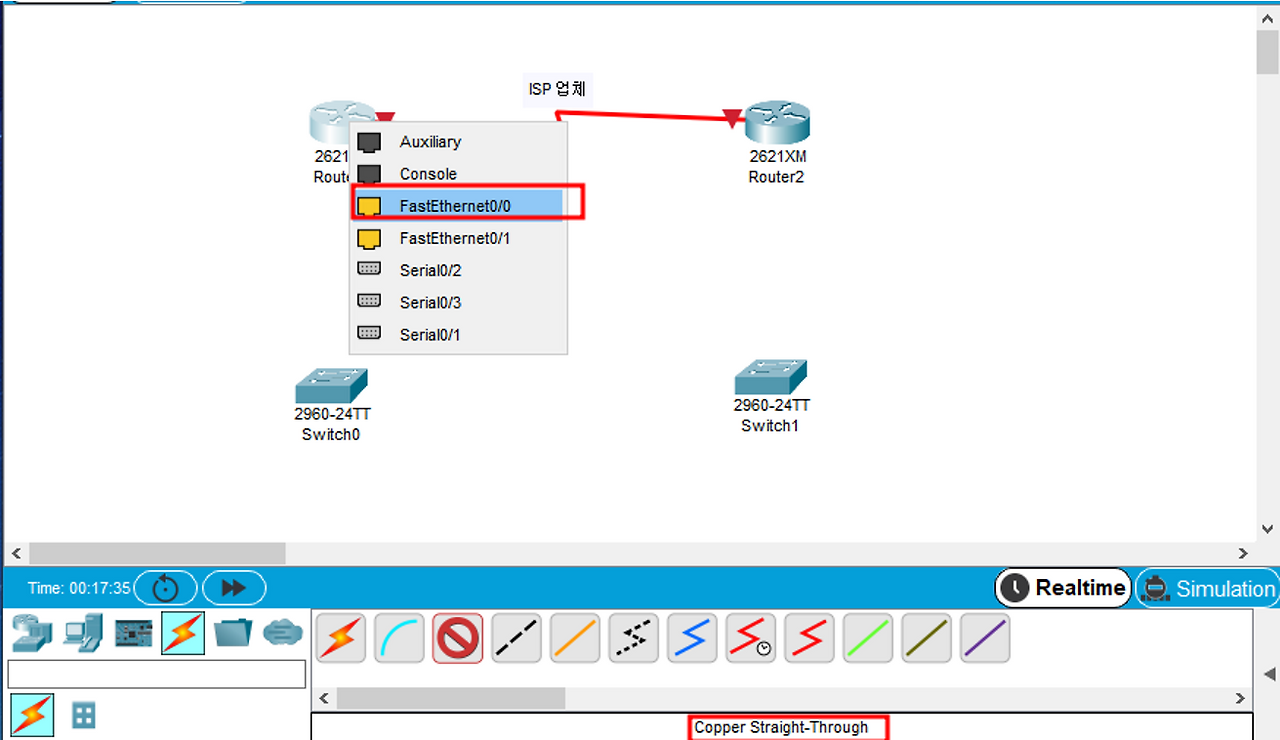

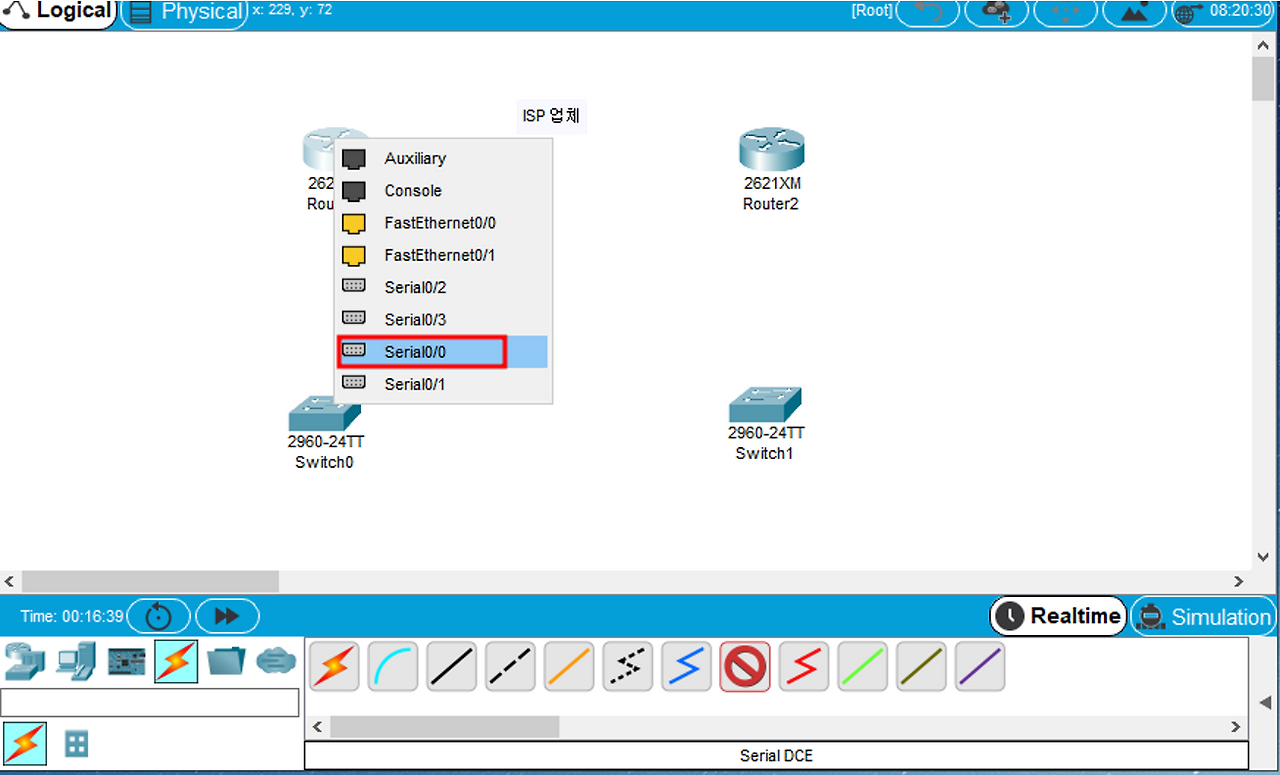

해당 장비 포트에 연결할 포트 선택

라우터와 스위치 연결은 다이렉트 케이블 연결(스위치-논스위치 연결)

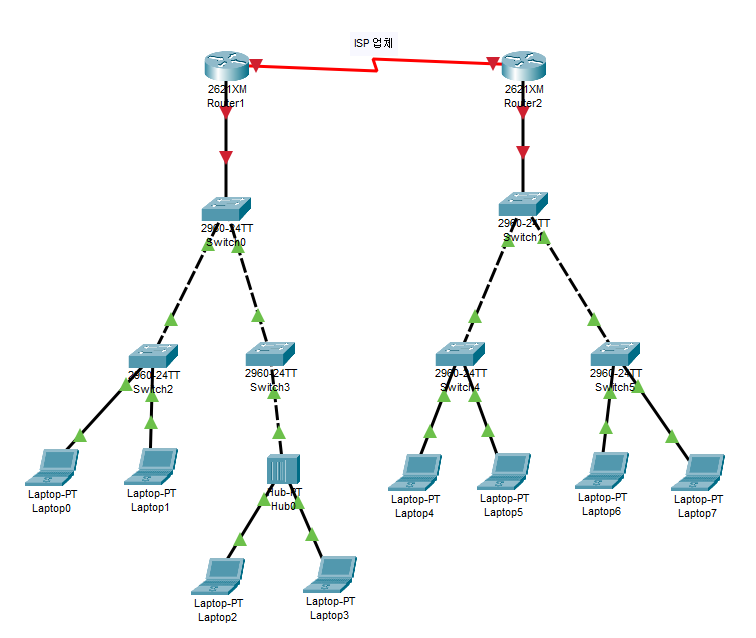

장비별 케이블 연결 실습 토폴로지

끝단 장치와 스위치(or허브)의 연결은 다이렉트, 스위치(or허브)끼리의 연결은 크로스

(ex. PC - PC : 크로스 / PC - SW : 다이렉트 / SW - RO : 다이렉트 / RO - RO : 크로스 / SW - Hub : 크로스)

​

* 라우터 장비는 close 상태로 출하, 스위치는 open 상태로 출하(라우터는 반도체 기술로 직접 해당 포트 on 시켜야 함, 흐름제어의 역할 가능)
