[Multi Cloud] AWS-OCI VPN tunnel 이중화 (BGP)_7.AWS-OCI VPN2 구성(OCI)

7.1. CPE

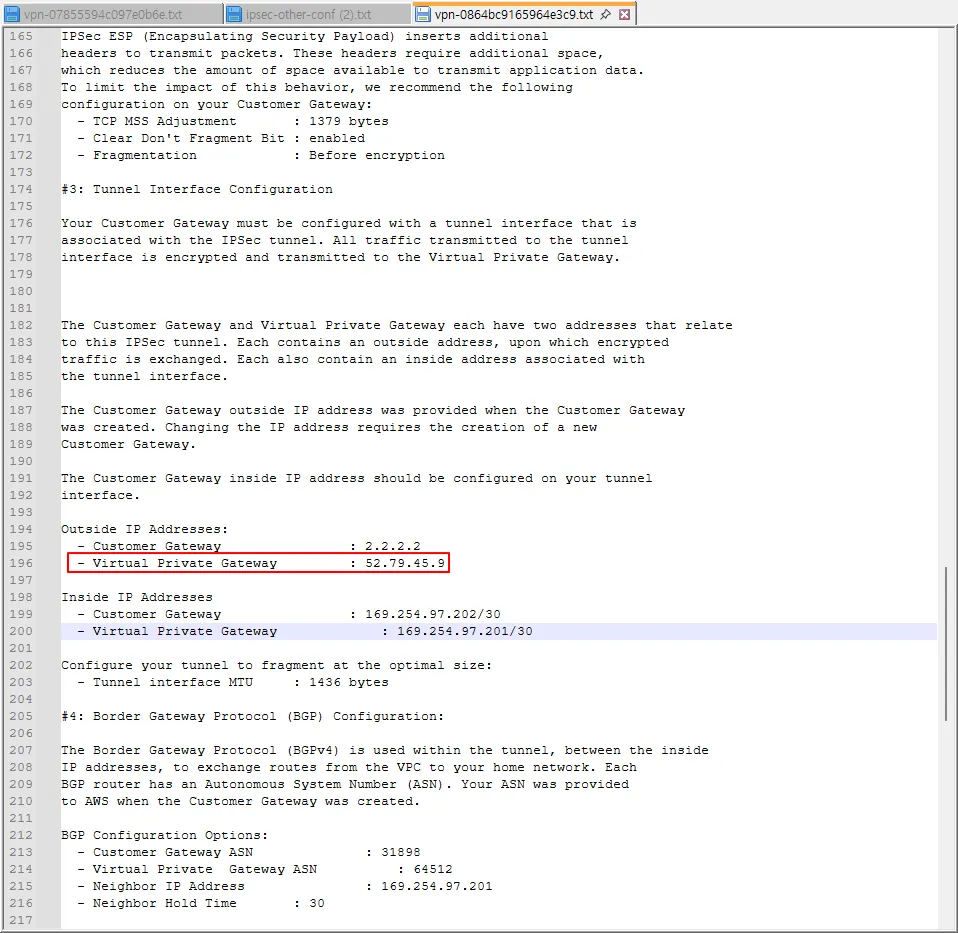

7.1.1. AWS 측 VPN tunnel 2 IP 확인

• Virtual Private Gateway 항목 확인
• OCI 측에서 CPE IP에 해당

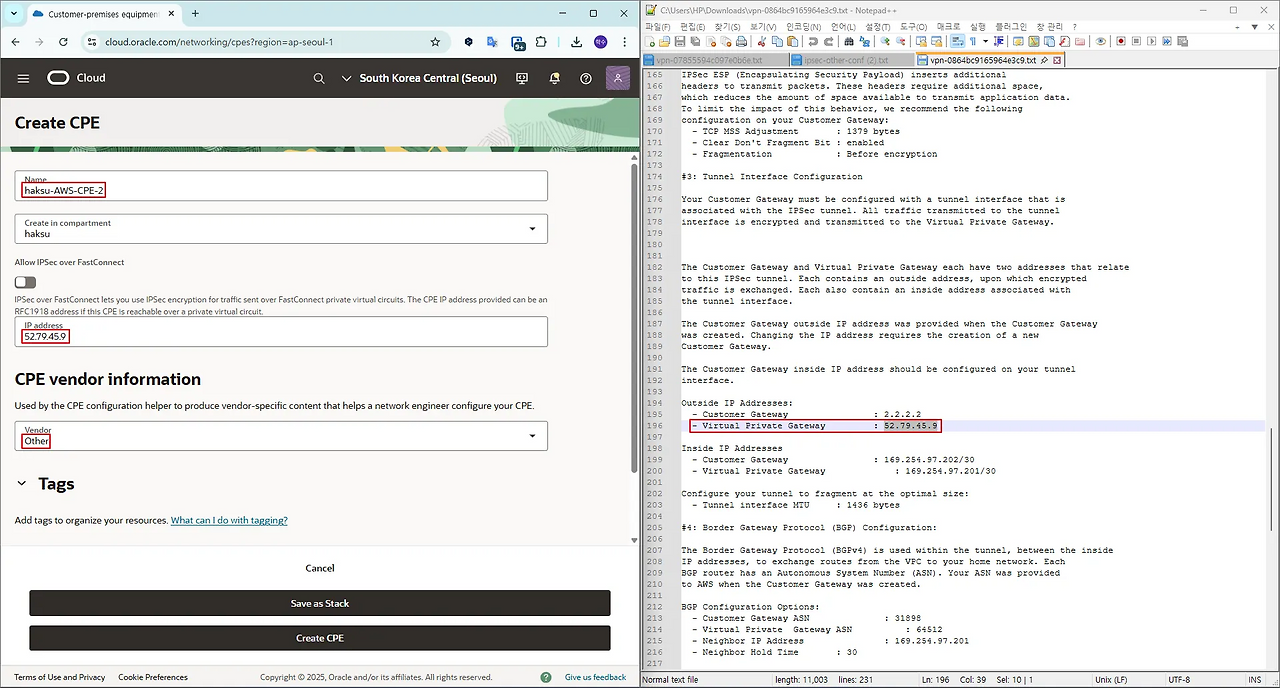

7.1.2. 설정

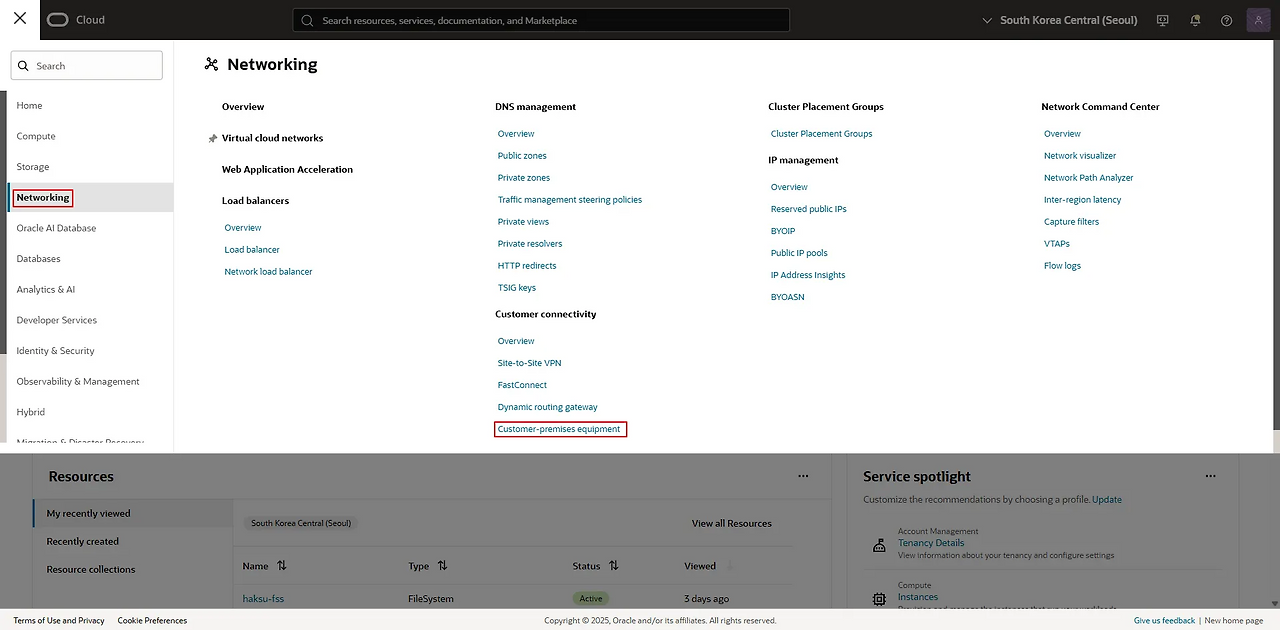

1. 내비게이션 메뉴 → Networking → Customer connectivity → Customer-premises equipment

2. Create CPE
   • Name : <적절한 이름 입력>
   • IP address : <위에서 확인한 AWS 측 VPN tunnel 1 IP 입력>
   • Vendor : Other

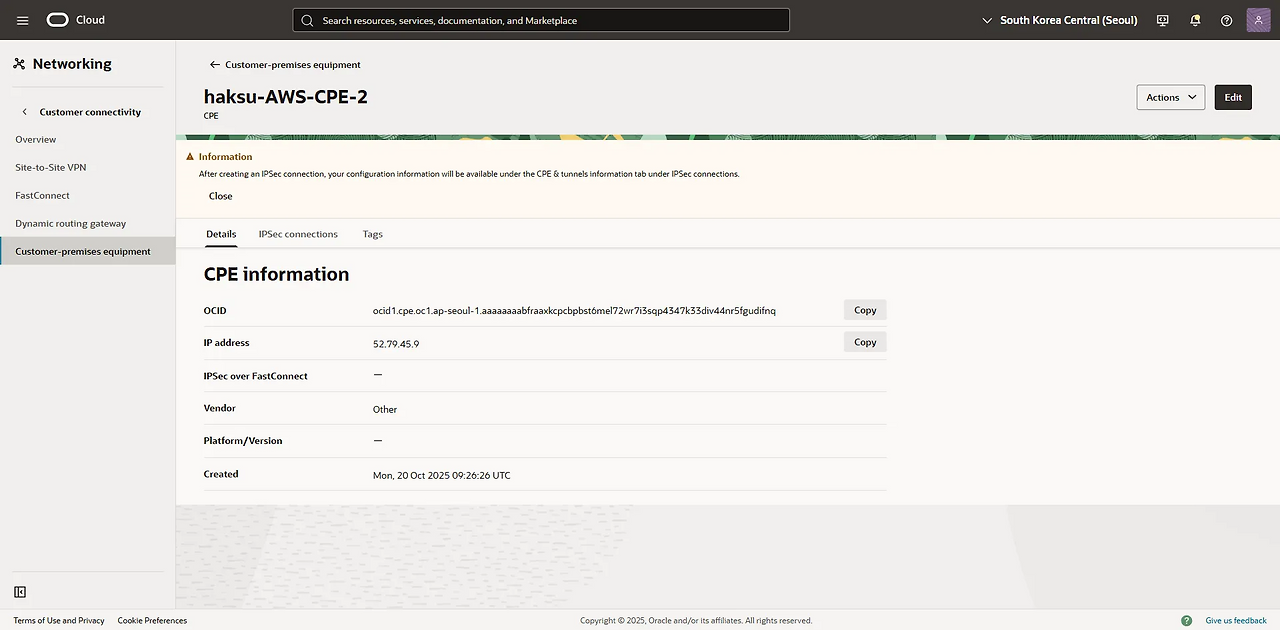

3. 생성 확인

7.2. VPN

7.2.1. 기본 생성

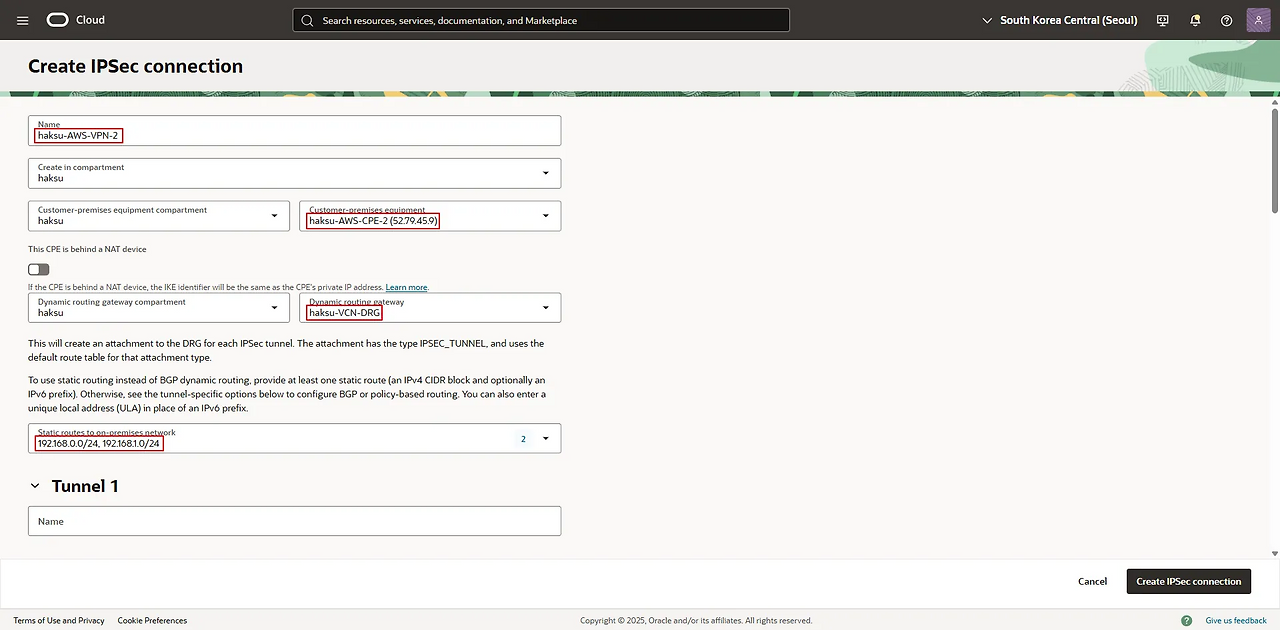

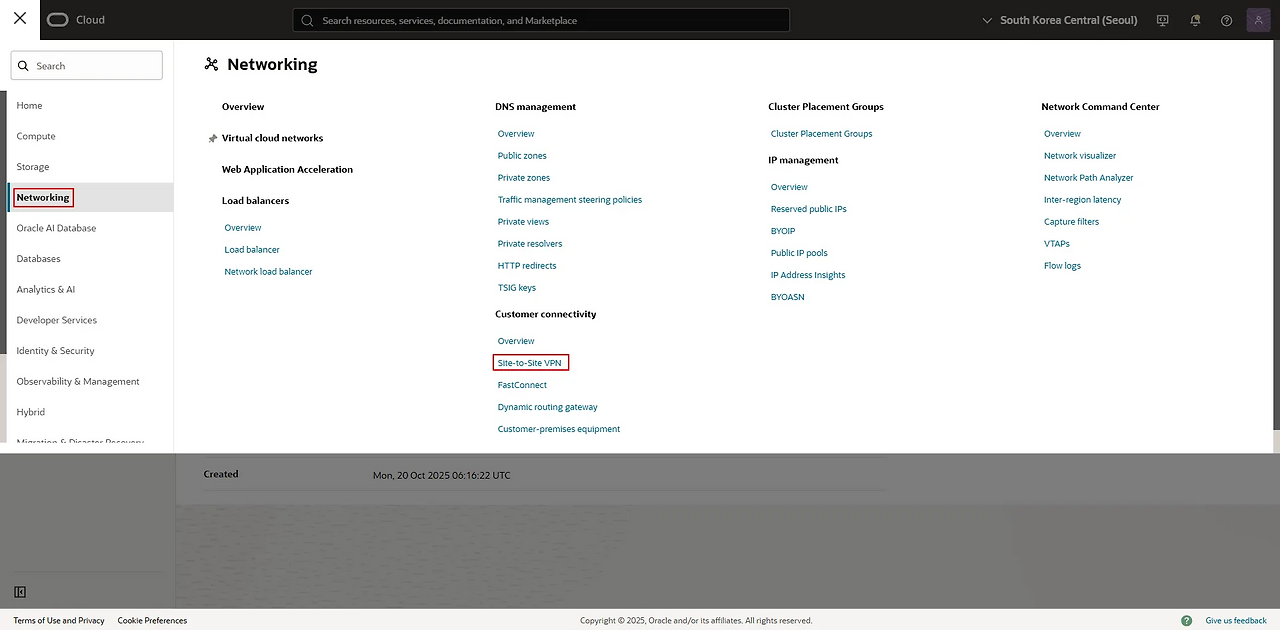

1. 내비게이션 메뉴 → Networking → Customer connectivity → Site-to-Site VPN

2. Create IPSec connection

   • Name : <적절한 이름 입력>
   • Customer-premises equipment : <위에서 생성한 CPE 선택>
   • Dynamic routing gateway : <OCI 측 네트워크에 Attach된 DRG 선택>
   • Static routes to on-premises network : <AWS 측 VPC Subnet CIDR 입력>

VPN을 BGP로 구성하는 경우, 해당 Static route to on-premises network 설정은 무시됨.
BGP가 실패하고 Static으로 통신해야 할 때, VPN1과 이중화를 위해 CIDR 범위를 좁게 설정 (Longest prefix match rule)

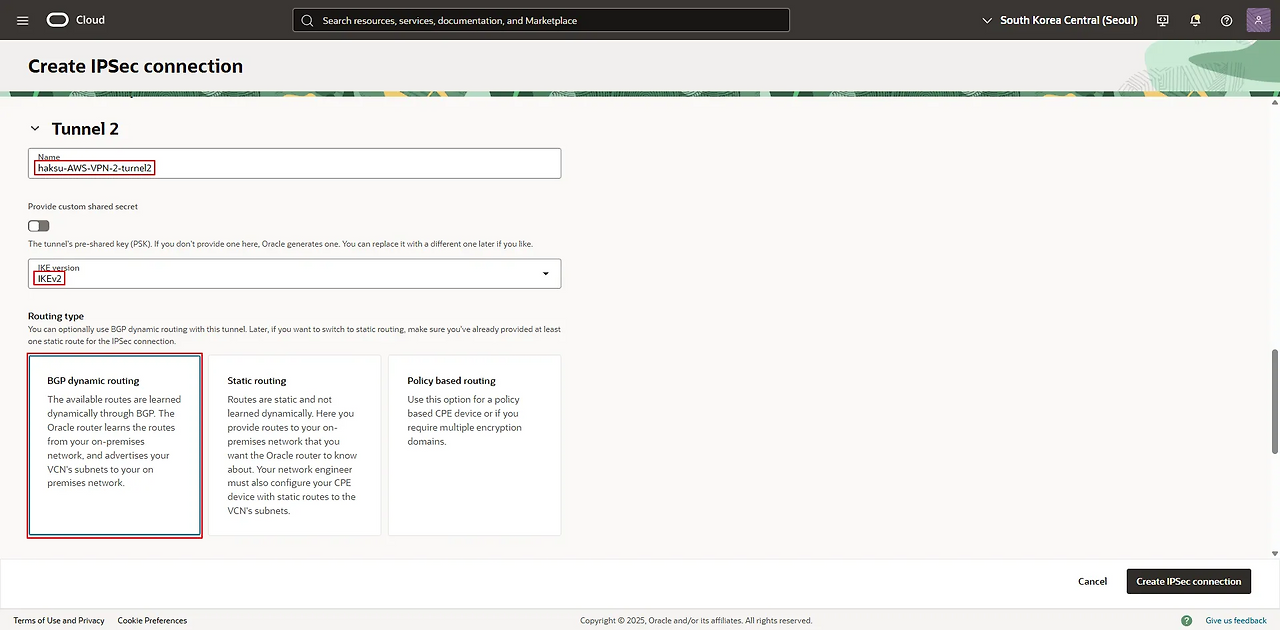

7.2.2 tunnel 2 (+tunnel 1)

1. 기본 정보
   • Name : <적절한 이름 입력>
   • IKE version : IKEv2 선택
   • Routing type : BGP dynamic routing 선택

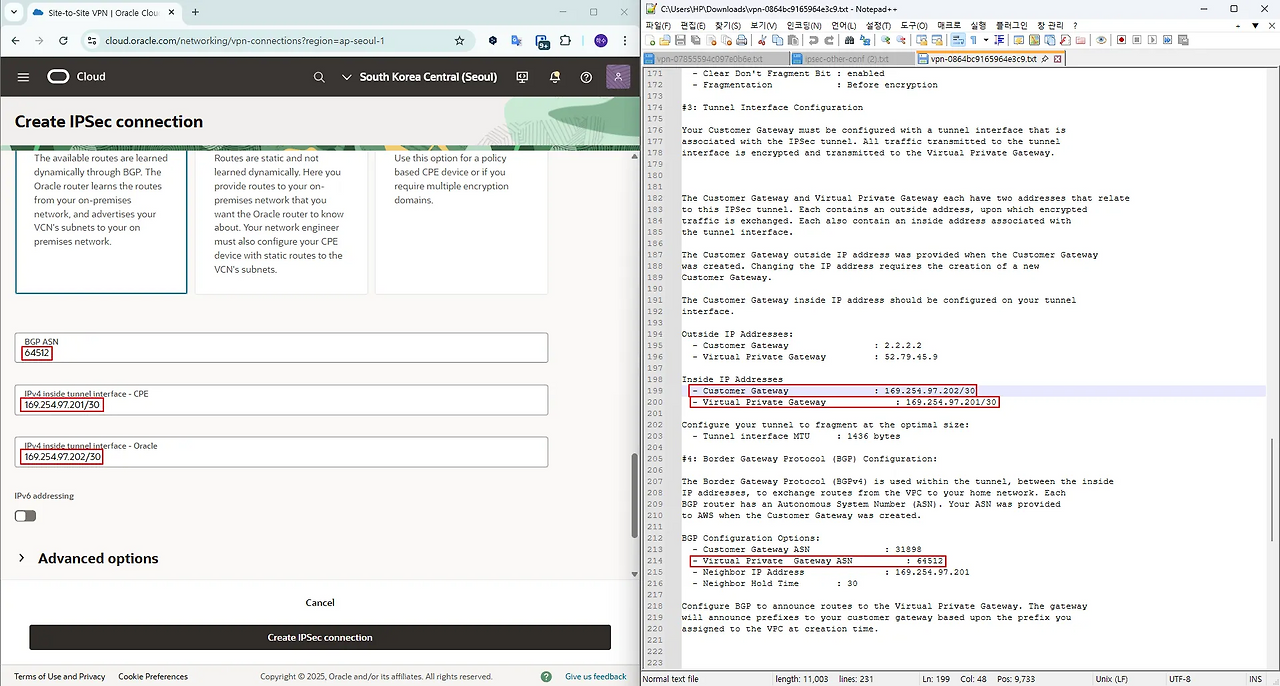

2. BGP 정보
   • BGP ASN : <AWS 측 ASN 입력>
   • IPv4 inside tunnel interface - CPE : <AWS 측 Virtual Private Gateway 항목 입력>
   • IPv4 inside tunnel interface - Oracle : <AWS 측 Customer Gateway 항목 입력>

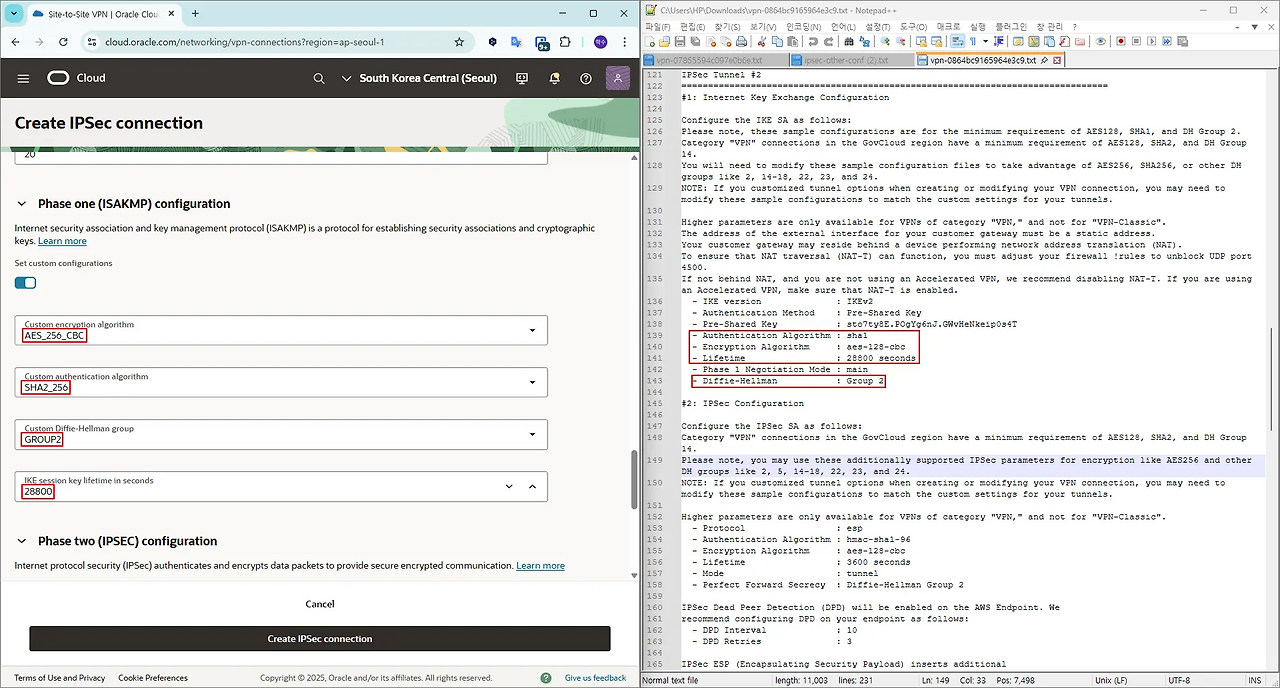

3. Phase 1 → AWS 측 정보와 일치
   • Encryption algorithm
   • Authentication algorithm
   • Diffie-Hellman group
   • IKE session key lifetime

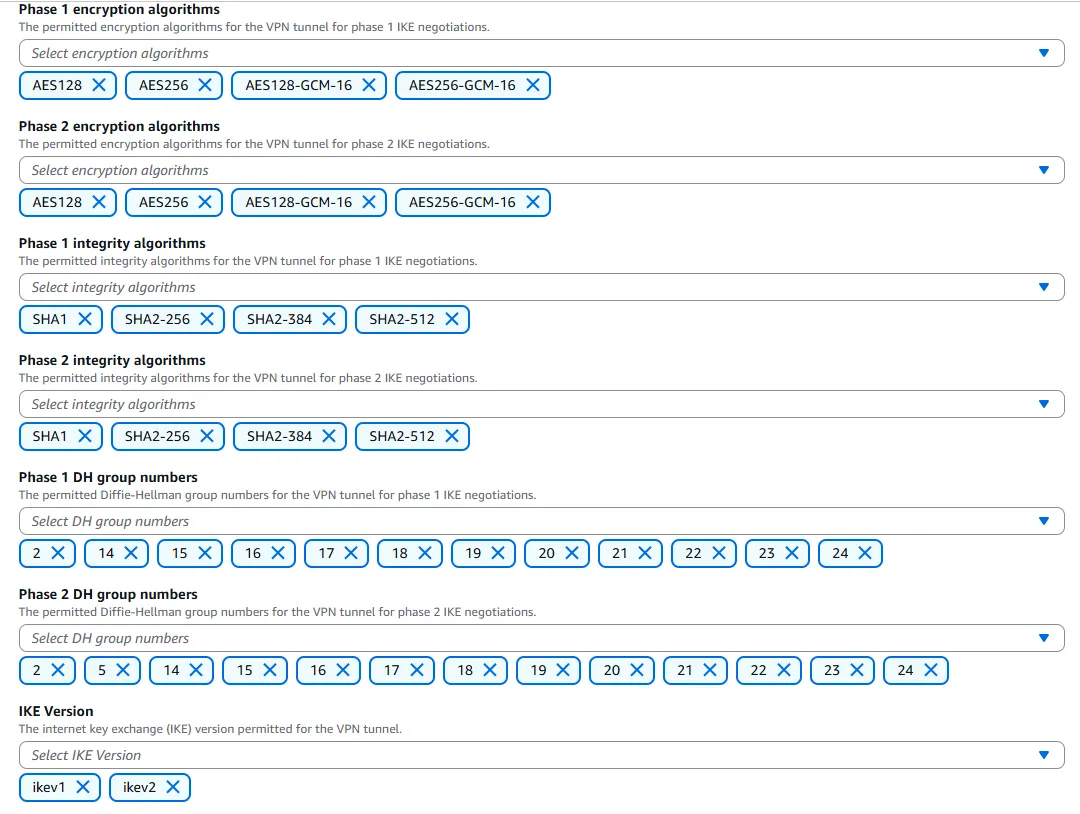

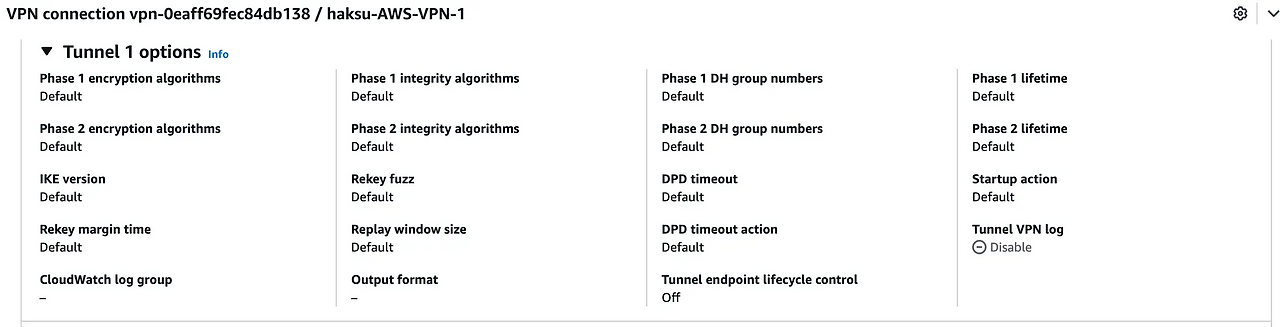

   AWS에서 tunnel 알고리즘 정보를 변경하지 않고 Default로 생성한 경우, 위 Configuration 파일과 같이 Phase 별 알고리즘 정보가 하나만 표기 (실제 아래 사진과 같이 모두 체크되어 이용할 수 있으나 OCI 측에서 설정되어야 하는 알고리즘 정보를 오해하기 쉬움)

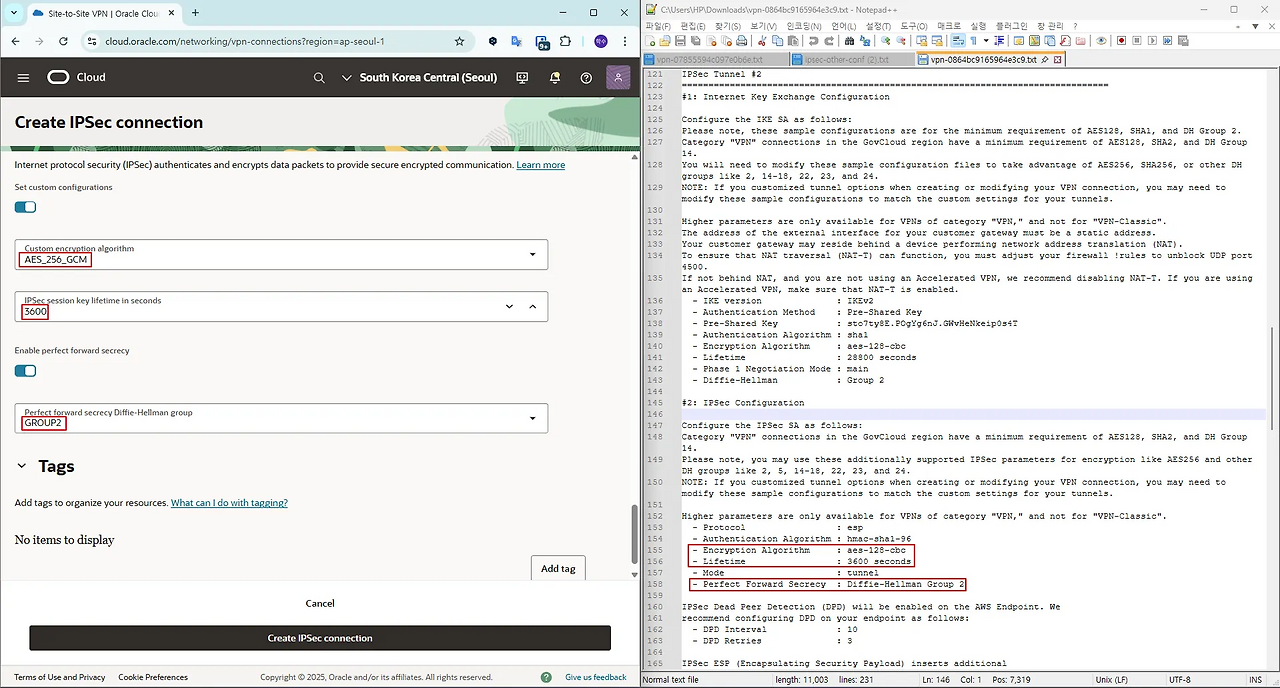

4. Phase 2 → AWS 측 정보와 일치
   • Encryption algorithm
   • IPSec session key lifetime
   • Deffie-Hellman group

   tunnel 1은 이용하지 않지만, 동일한 방법으로 구성

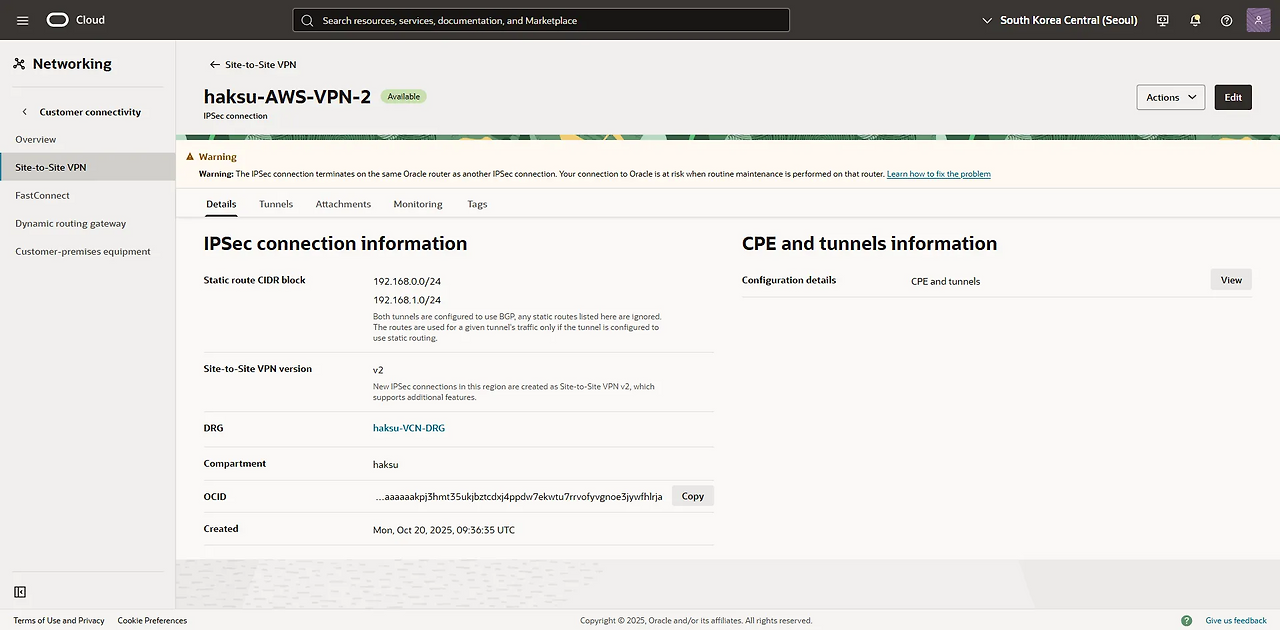

5. 생성 확인

7.2.3. tunnel configuration

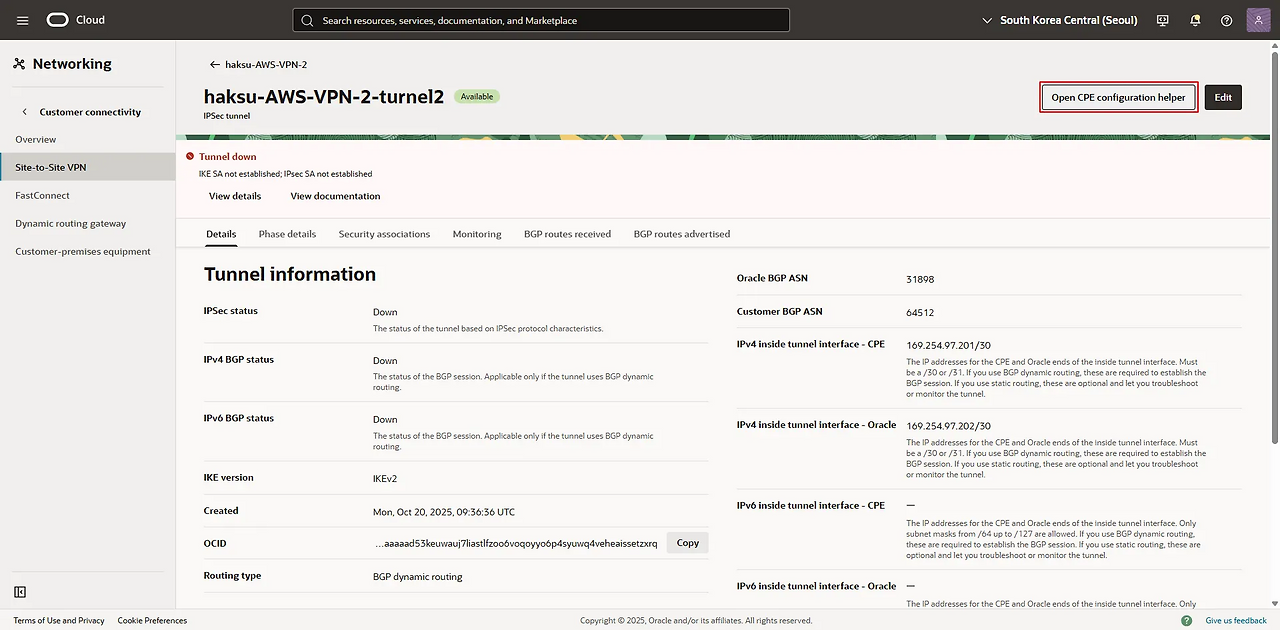

1. 생성한 tunnel 2 선택 → 우측 상단 Open CPE configuration helper 선택

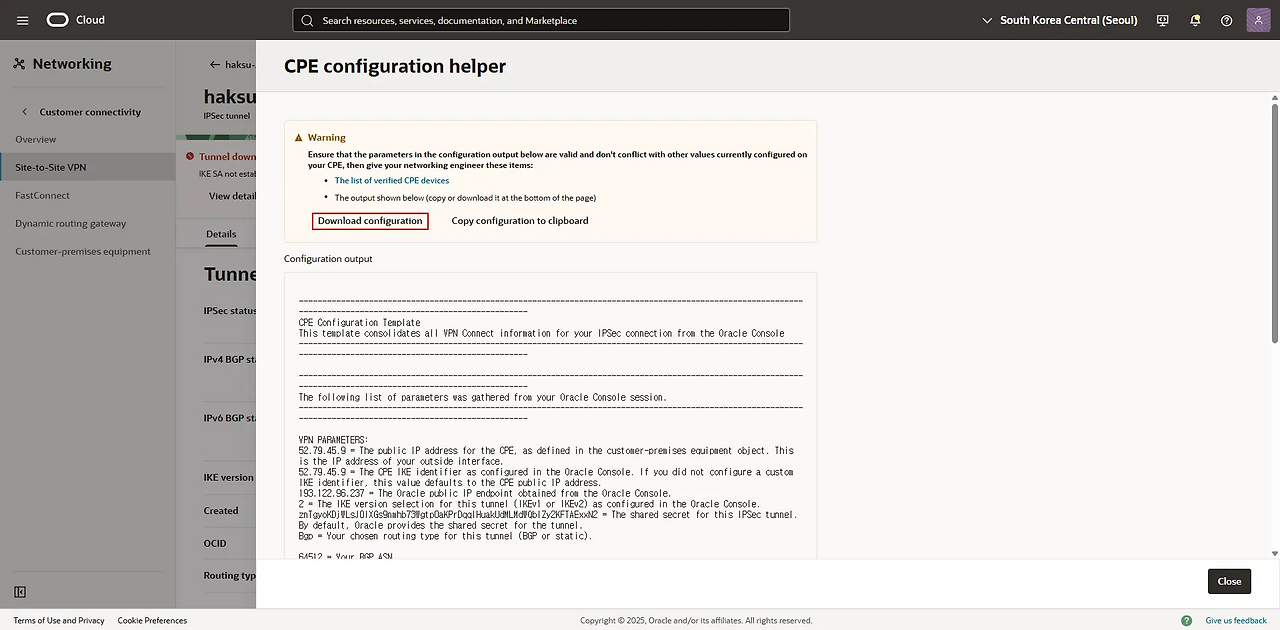

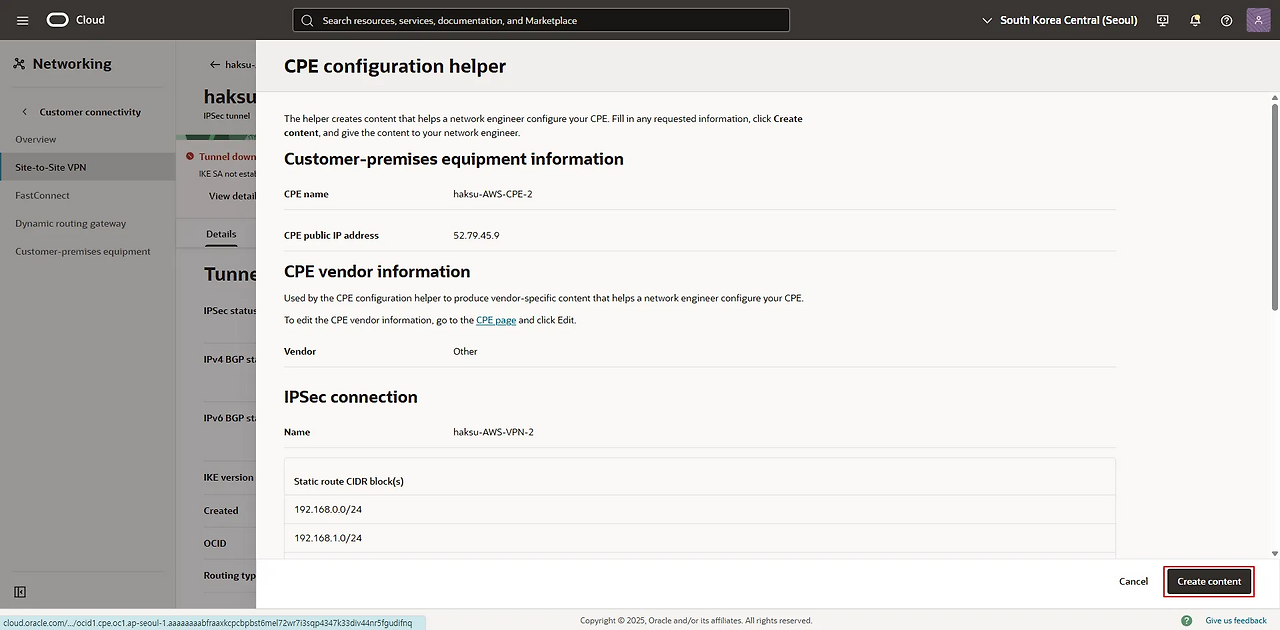

2. 우측 하단 Create content 선택

3. Download configuration 클릭

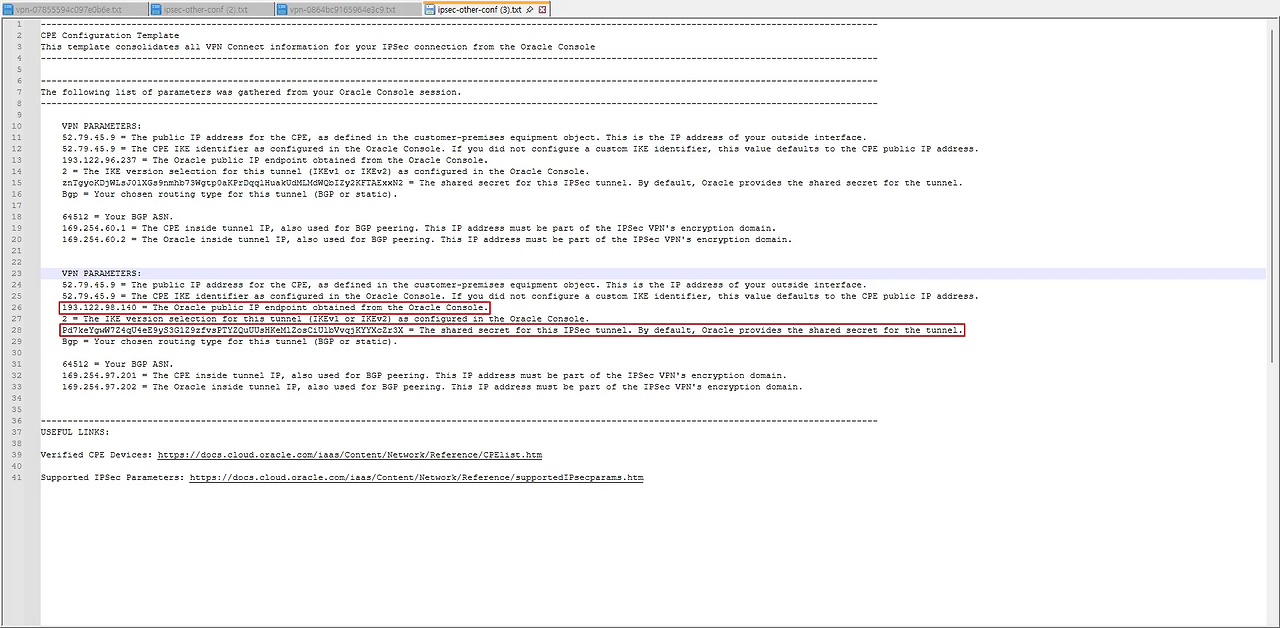

4. tunnel IP 및 PSK 확인
