[Multi Cloud] AWS-OCI VPN tunnel 이중화 (BGP)_3.AWS-OCI VPN1 구성(OCI)

3.1. CPE

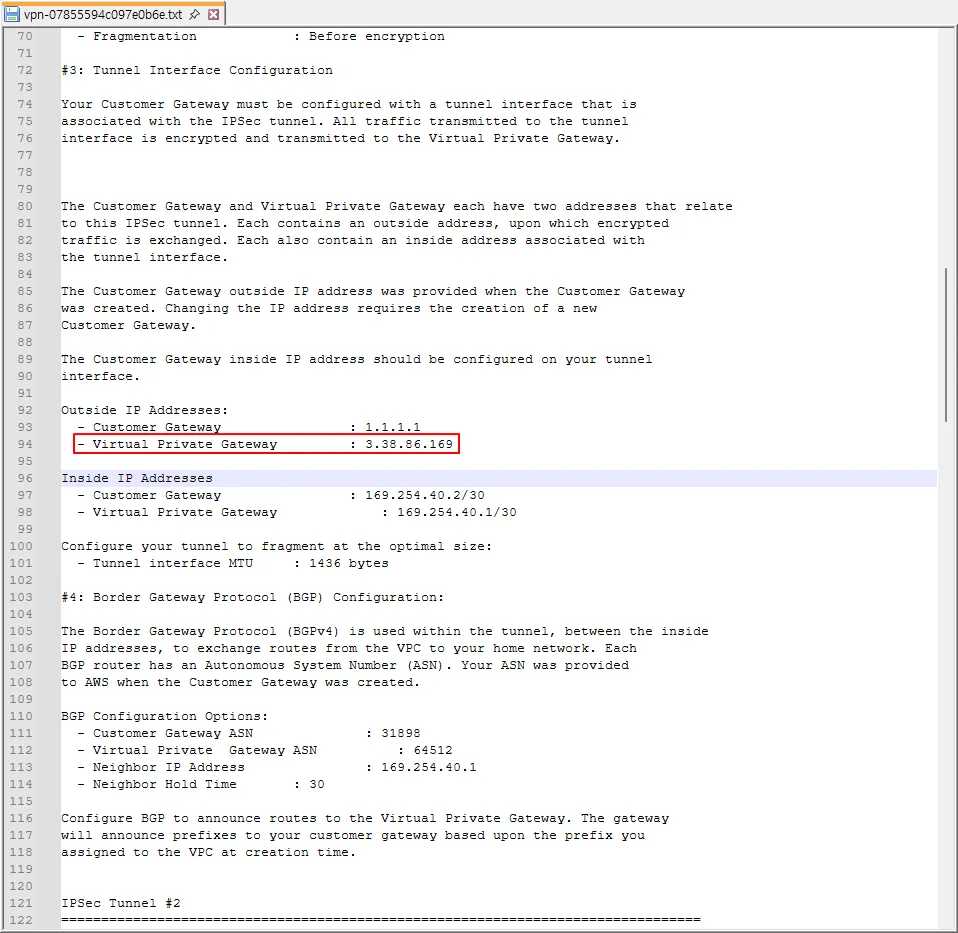

3.1.1. AWS 측 VPN Tunnel 1 IP 확인

• Virtual Private Gateway 항목 확인
• OCI 측에서 CPE IP에 해당

3.1.2. 설정

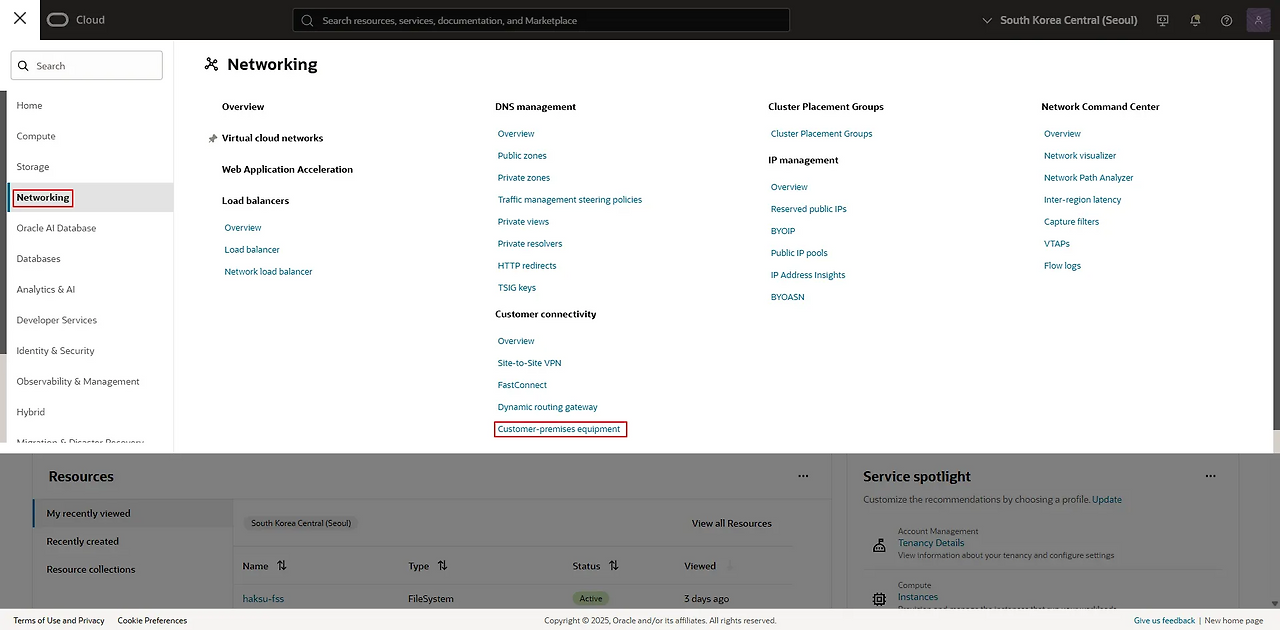

1. 내비게이션 메뉴 → Networking → Customer connectivity → Customer-premises equipment

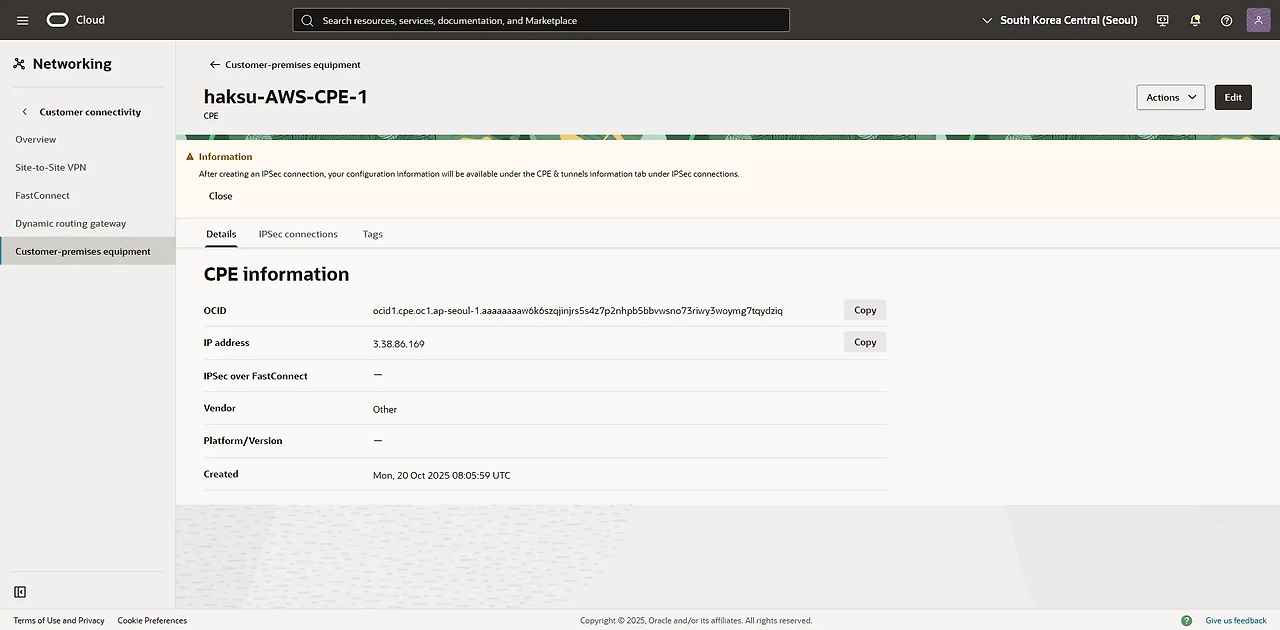

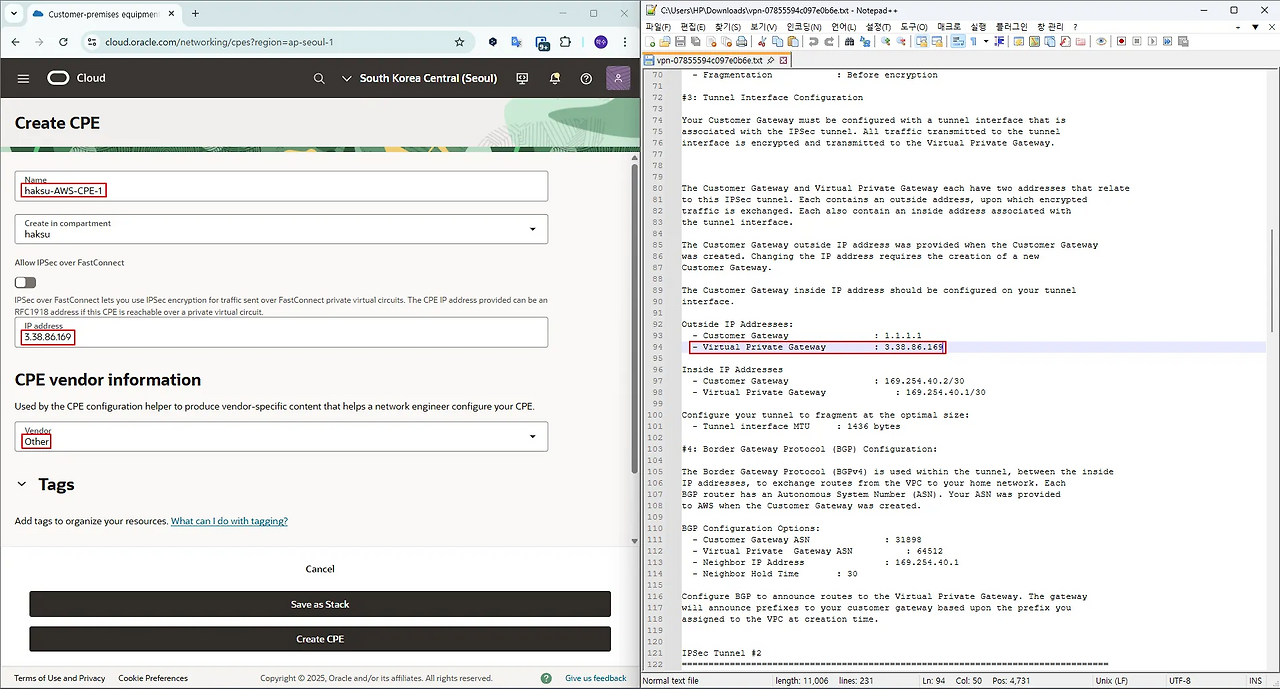

2. Create CPE
   • Name : <적절한 이름 입력>
   • IP address : <위에서 확인한 AWS 측 VPN Tunnel 1 IP 입력>
   • Vendor : Other
3. 생성 확인

3.2. VPN

3.2.1. 기본 생성

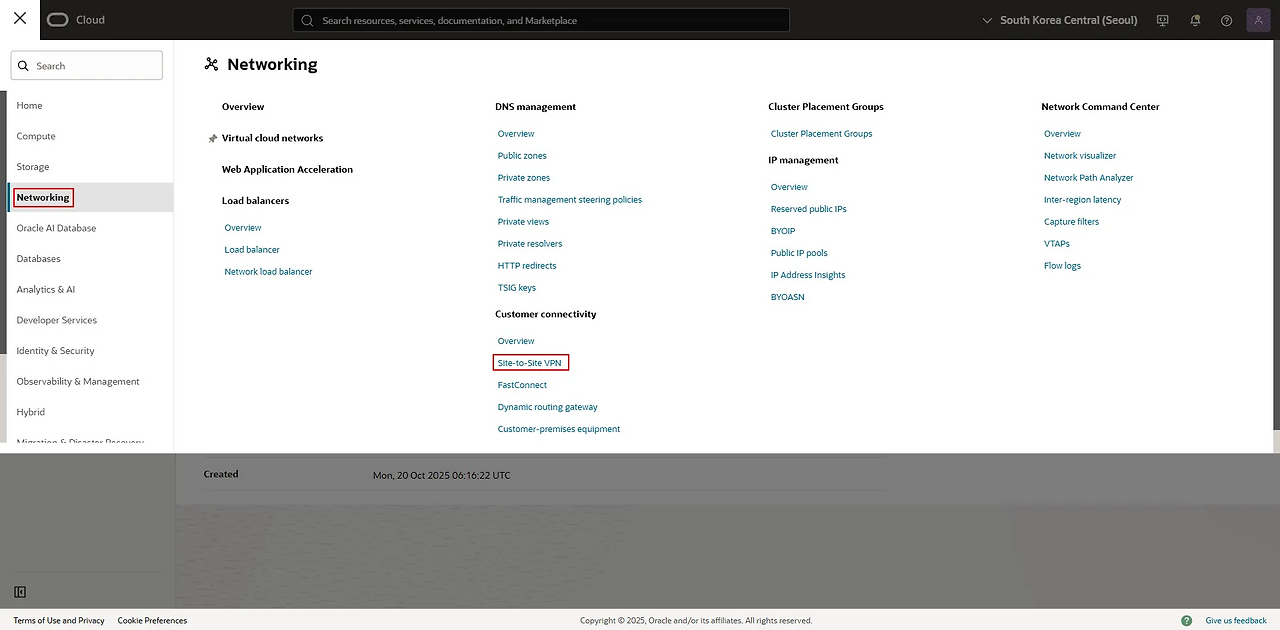

1. 내비게이션 메뉴 → Networking → Customer connectivity → Site-to-Site VPN

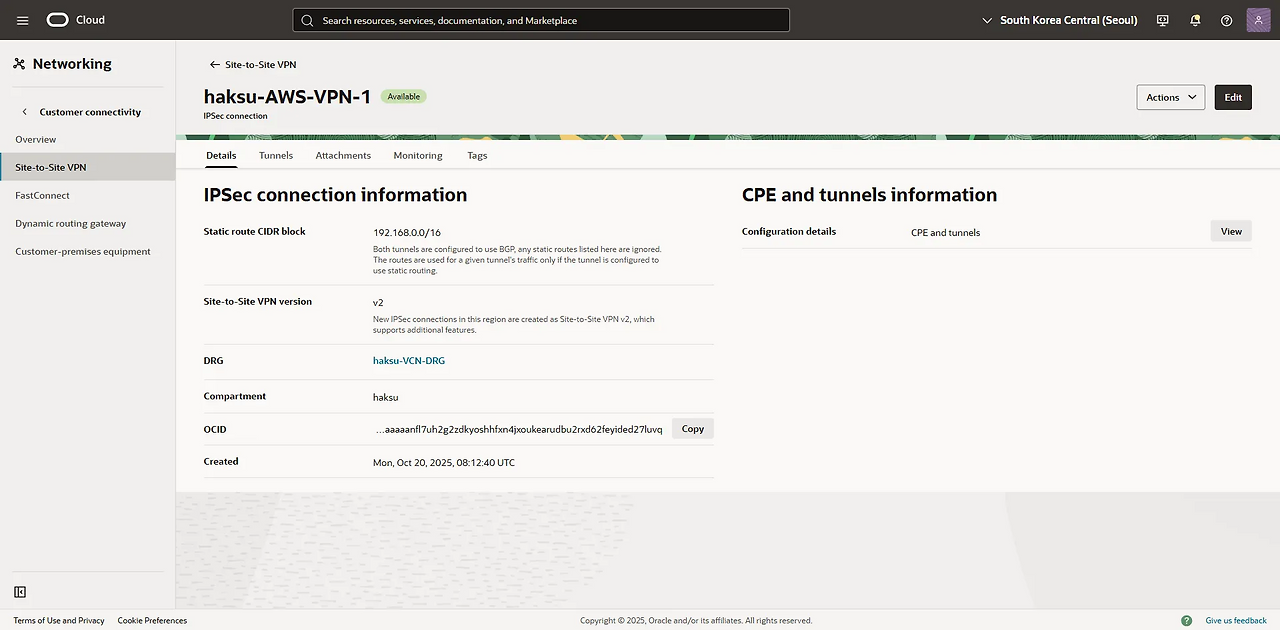

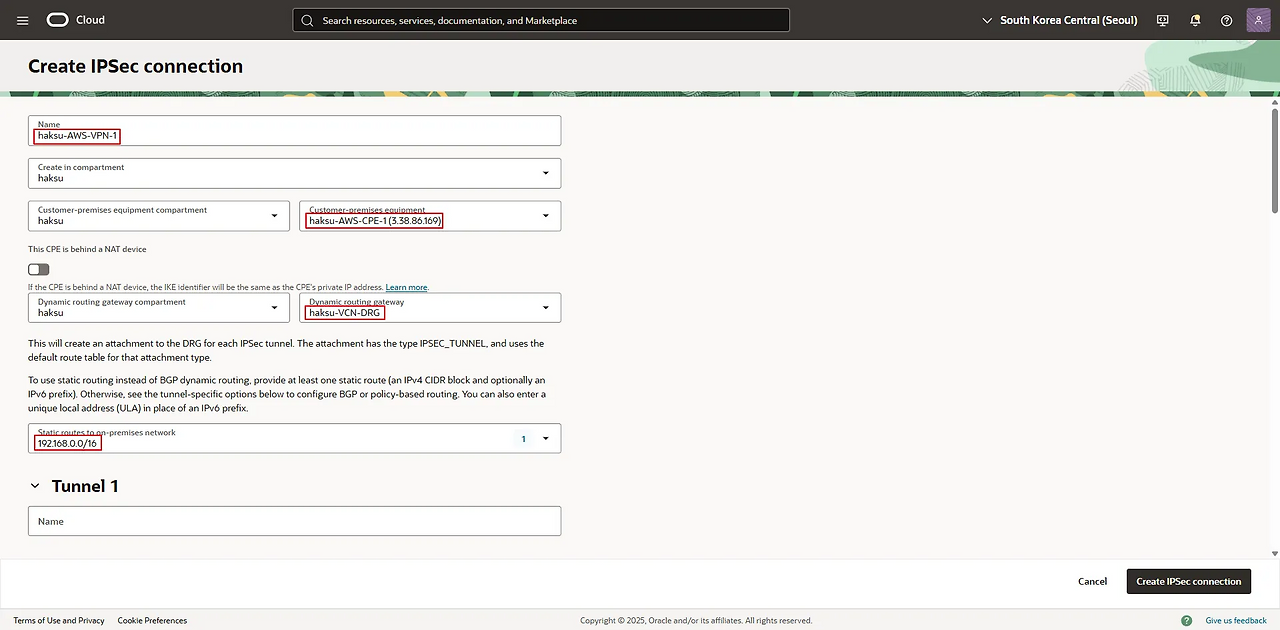

2. Create IPSec connection

   • Name : <적절한 이름 입력>
   • Customer-premises equipment : <위에서 생성한 CPE 선택>
   • Dynamic routing gateway : <OCI 측 네트워크에 Attach된 DRG 선택>
   • Static routes to on-premises network : <AWS 측 VPC Subnet CIDR 입력>

VPN을 BGP로 구성하는 경우, 해당 Static route to on-premises network 설정은 무시됨

3.2.2 Tunnel 1 (+Tunnel 2)

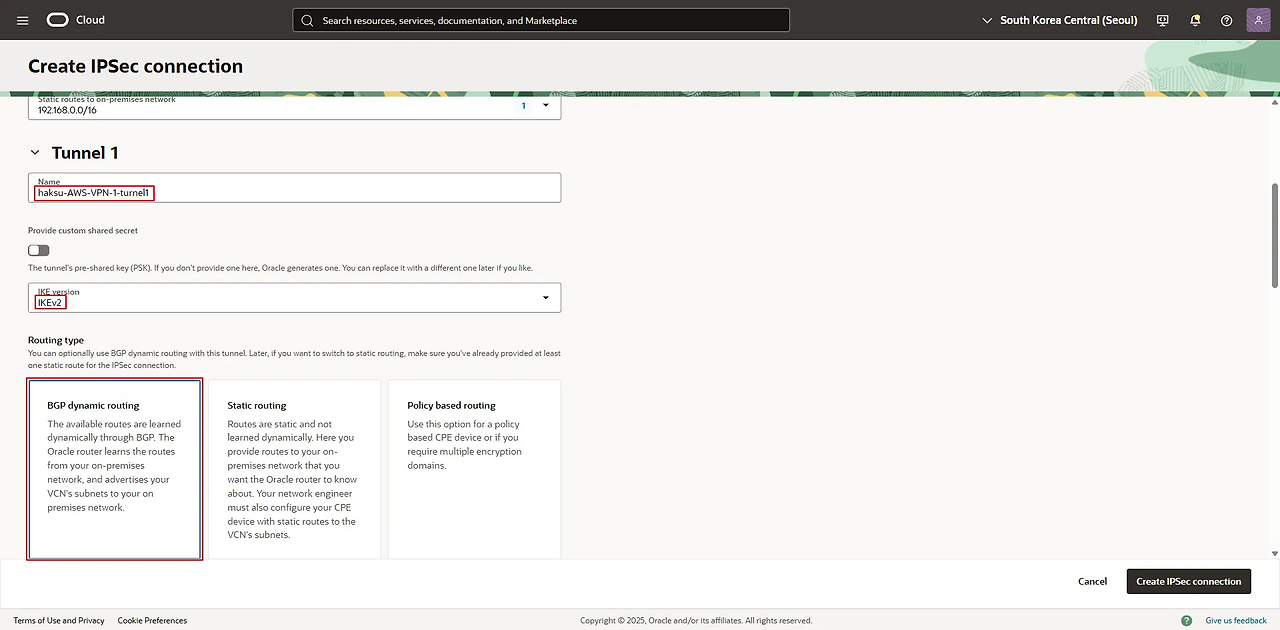

1. 기본 정보
   • Name : <적절한 이름 입력>
   • IKE version : IKEv2 선택
   • Routing type : BGP dynamic routing 선택

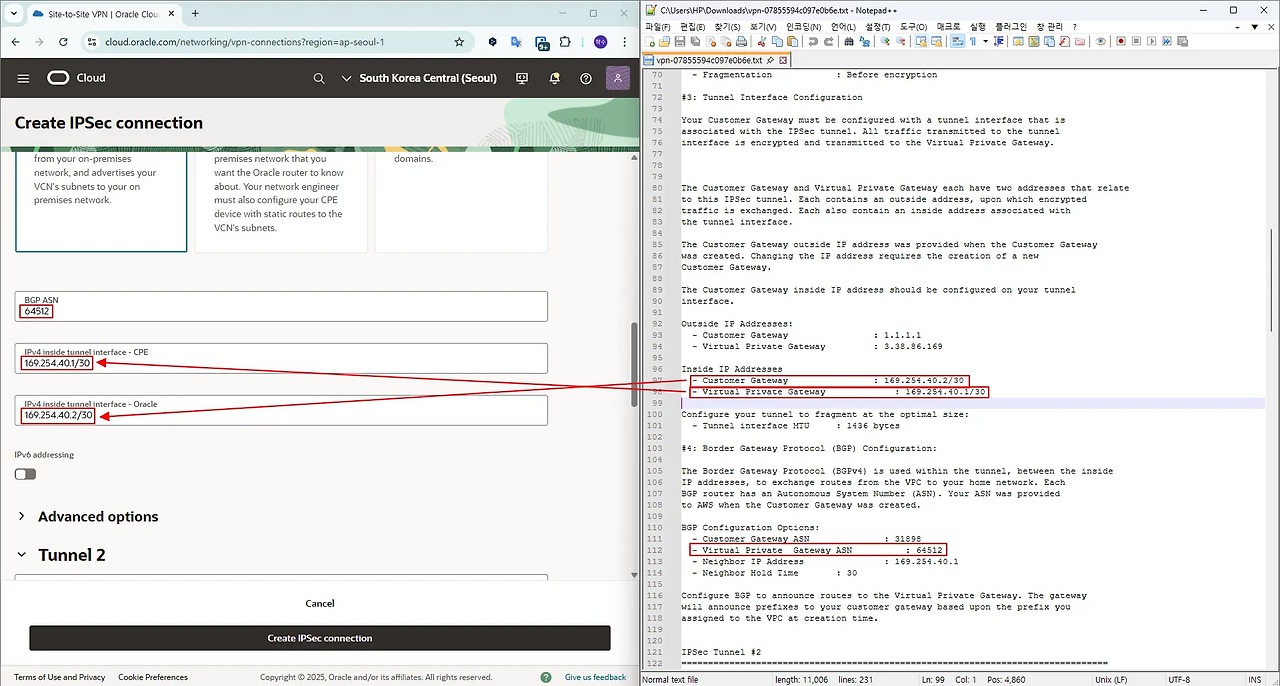

2. BGP 정보
   • BGP ASN : \AWS 측 ASN 입력>
   • IPv4 inside tunnel interface - CPE : <AWS 측 Virtual Private Gateway 항목 입력>
   • Pv4 inside tunnel interface - Oracle : <AWS 측 Customer Gateway 항목 입력>

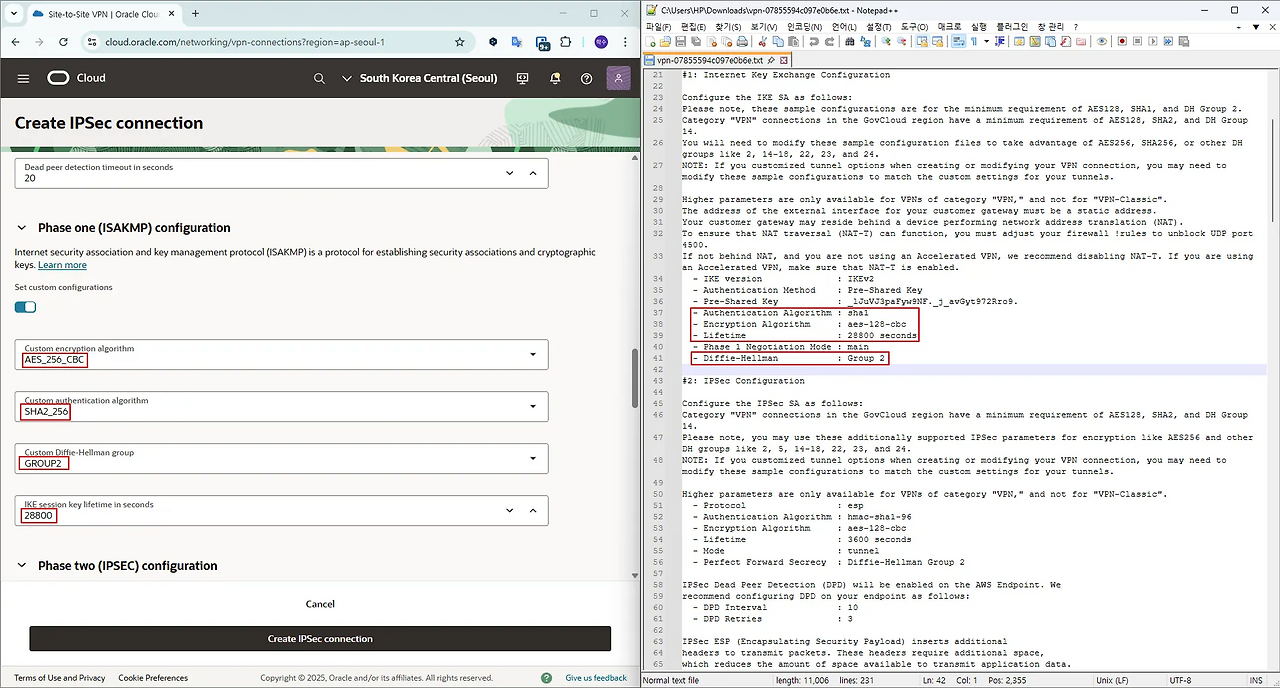

3. Phase 1 → AWS 측 정보와 일치
   • Encryption algorithm
   • Authentication algorithm
   • Diffie-Hellman group
   • IKE session key lifetime

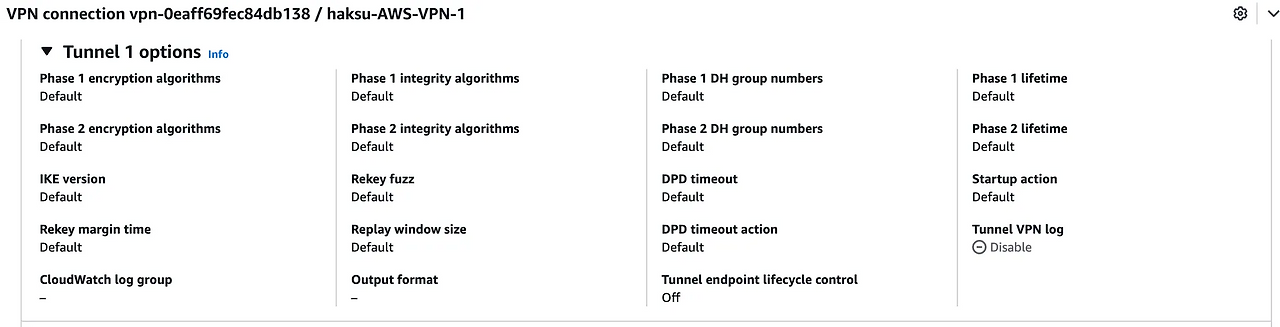

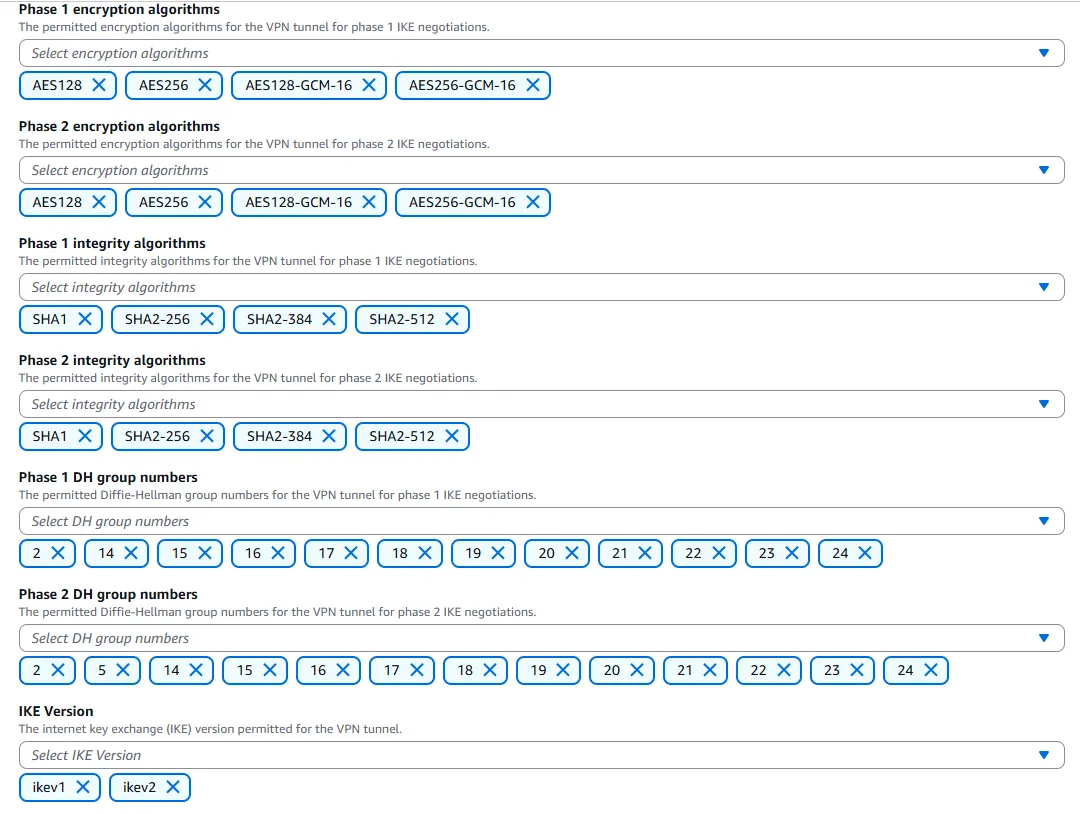

   AWS에서 Tunnel 알고리즘 정보를 변경하지 않고 Default로 생성한 경우, 위 Configuration 파일과 같이 Phase 별 알고리즘 정보가 하나만 표기 (실제 아래 사진과 같이 모두 체크되어 이용할 수 있으나 OCI 측에서 설정되어야 하는 알고리즘 정보를 오해하기 쉬움)

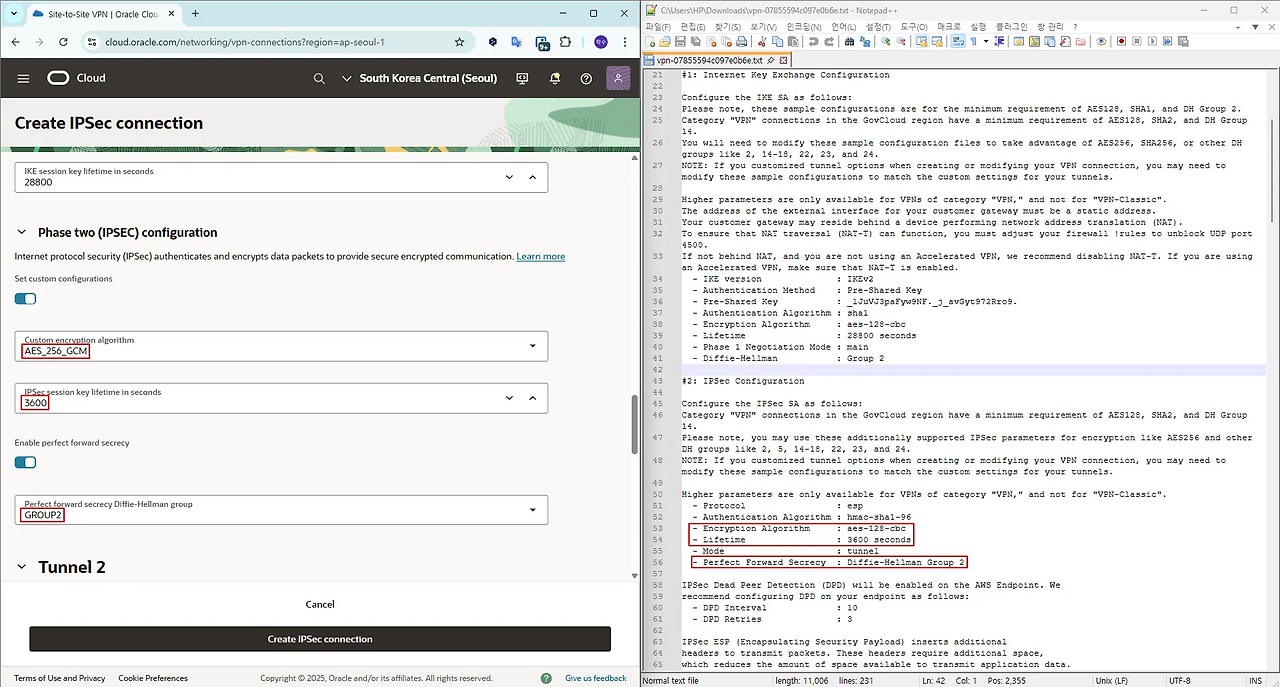

4. Phase 2 → AWS 측 정보와 일치
   • Encryption algorithm
   • IPSec session key lifetime
   • Deffie-Hellman group

   Tunnul2는 이용하지 않지만, 동일한 방법으로 구성

5. 생성 확인

3.2.3. Tunnel configuration

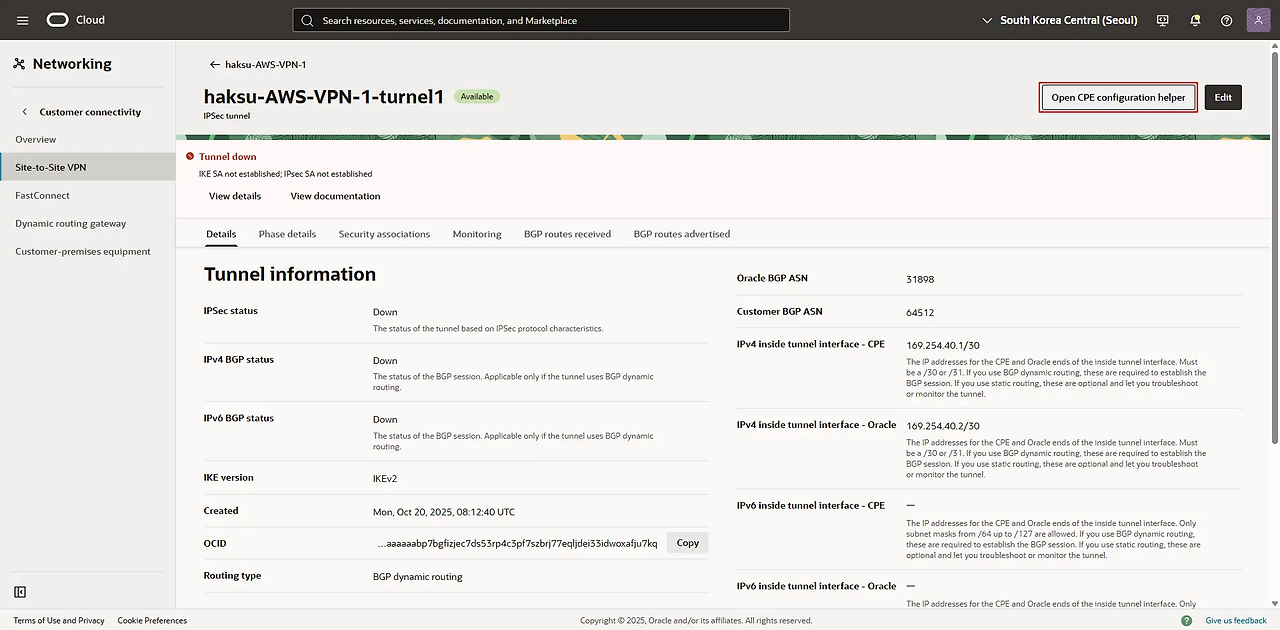

1. 생성한 tunnel1 선택 → 우측 상단 Open CPE configuration helper 선택

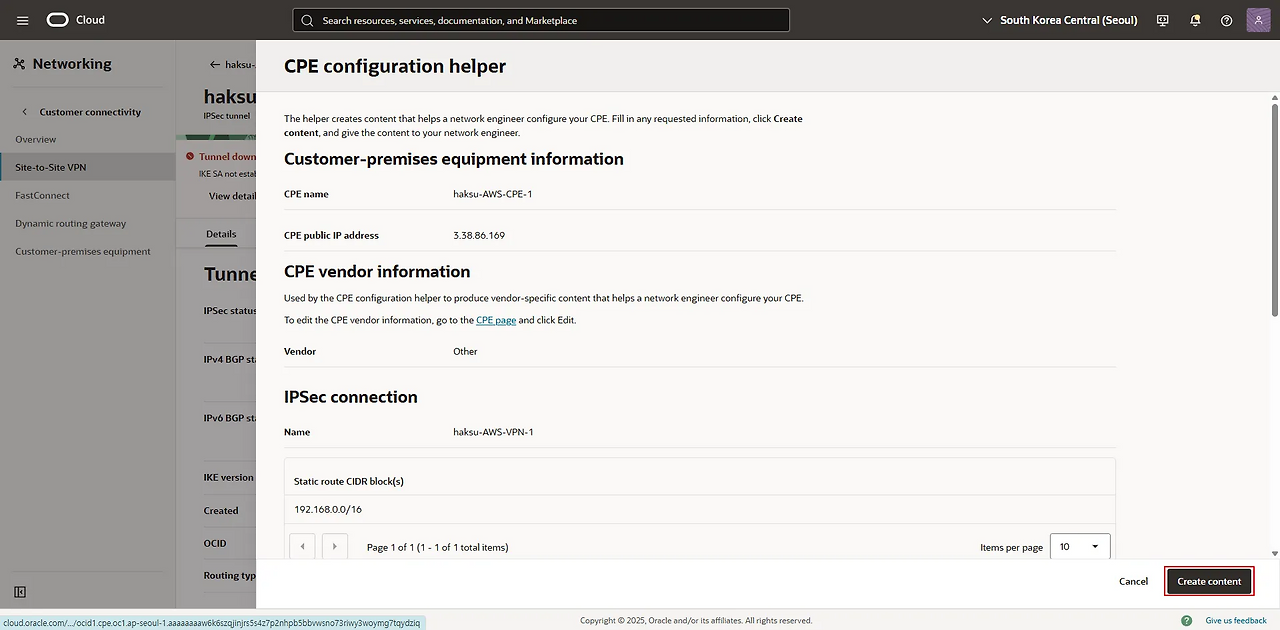

2. 우측 하단 Create content 선택

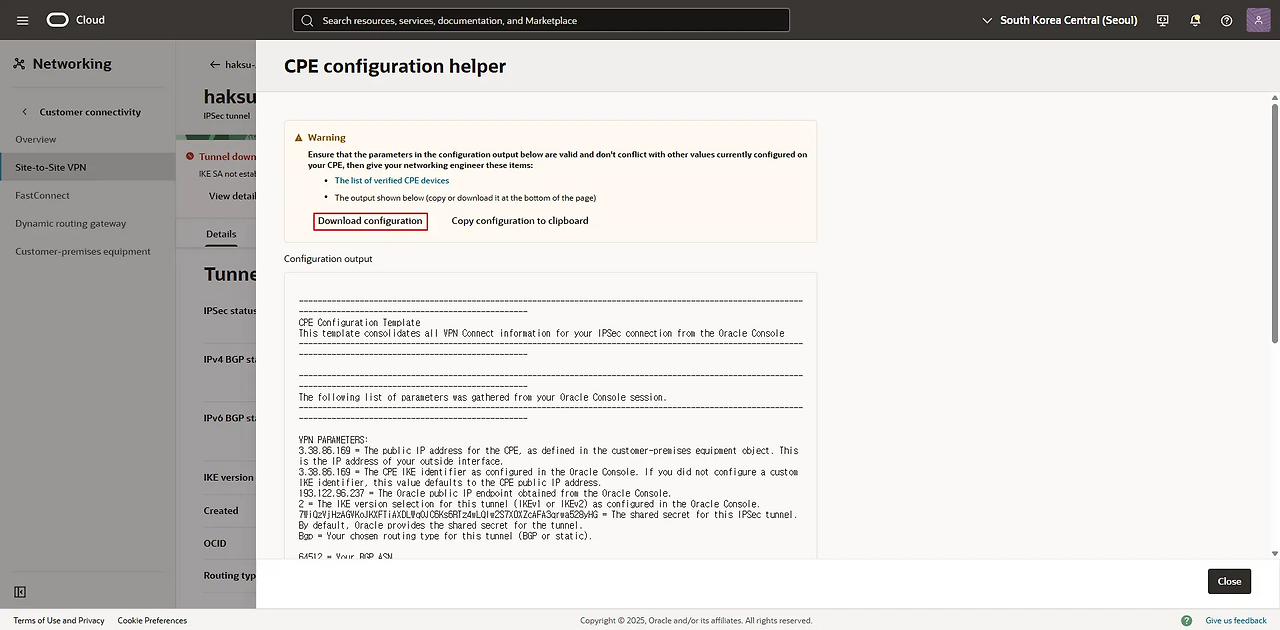

3. Download configuration 클릭

4. Tunnel IP 및 PSK 확인
